AD5761/AD5721 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)， 采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V VSS和4.75 V至16.5 V VDD）供电， 集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。

这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。

AD5761/AD5721 采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。 利用双缓冲，DAC输出可实现异步更新。 输入编码为用户可选的二进制补码或偏移二进制。 异步复位功能可将所有寄存器复位至默认状态。 用户可通过控制寄存器中的RA[2:0]位选择输出范围。

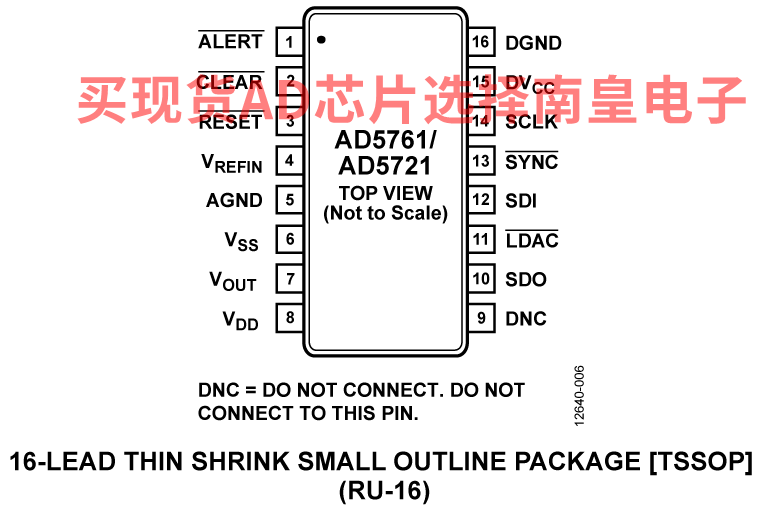

这些器件采用16引脚TSSOP封装，保证具有−40°C至+125°C的工业温度范围。

应用

• 工业自动化
• 仪器仪表、数据采集
• 开环/闭环伺服控制、过程控制
• 可编程逻辑控制器

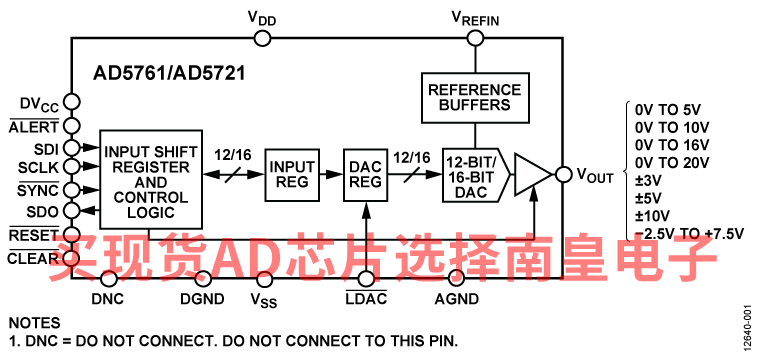

• 8个软件可编程输出范围： 0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V；超量程：5%
• 总非调整误差(TUE)：0.1% FSR（最大值）
• 16位分辨率：±2 LSB（最大值），积分非线性(INL)
• 保证单调性： ±1 LSB（最大值）

• 单通道、16位DAC
• 建立时间： 7.5 µs（典型值）
• 集成基准电压缓冲器
• 低噪声： 35 nV/√Hz
• 低毛刺： 1 nV-sec
• 1.8 V逻辑兼容性
• 通过LDAC异步更新
• 异步复位(RESET)至零电平/中间电平
• DSP/微控制器兼容串行接口
• 鲁棒的4 kV HBM ESD保护

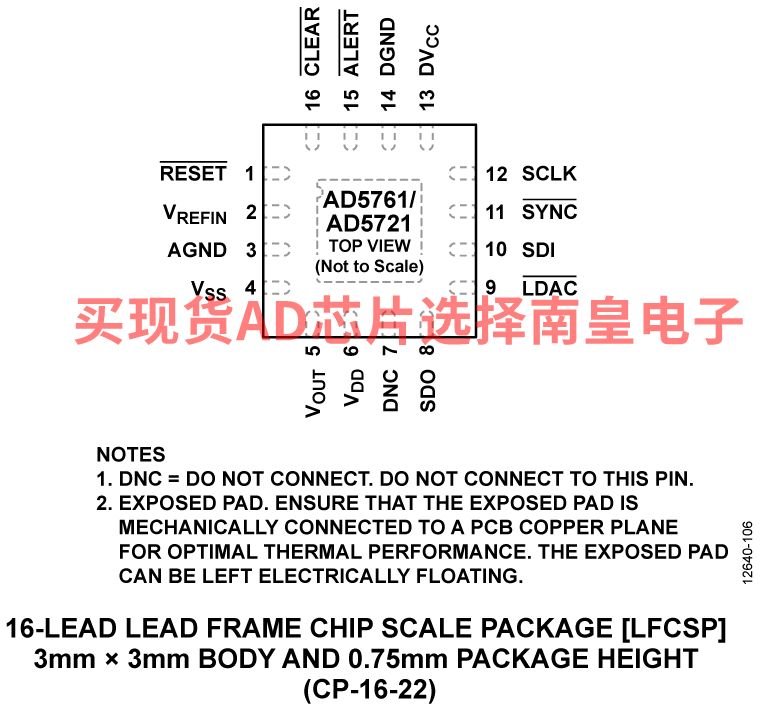

• 提供16引脚TSSOP和16引脚LFCSP封装
• 工作温度范围：-40°C至+125°C

AD5761ACPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：10.63（100-499个）；8.71（1000+个）

AD5761ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；3.08（1000+个）

AD5761ARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；3.08（1000+个）

AD5761BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：13.22（100-499个）；10.84（1000+个）

AD5761BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.06（100-499个）；4.4（1000+个）

AD5761BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：5.06（100-499个）；4.4（1000+个）

EVAL-AD5761R：AD5761R 评估板

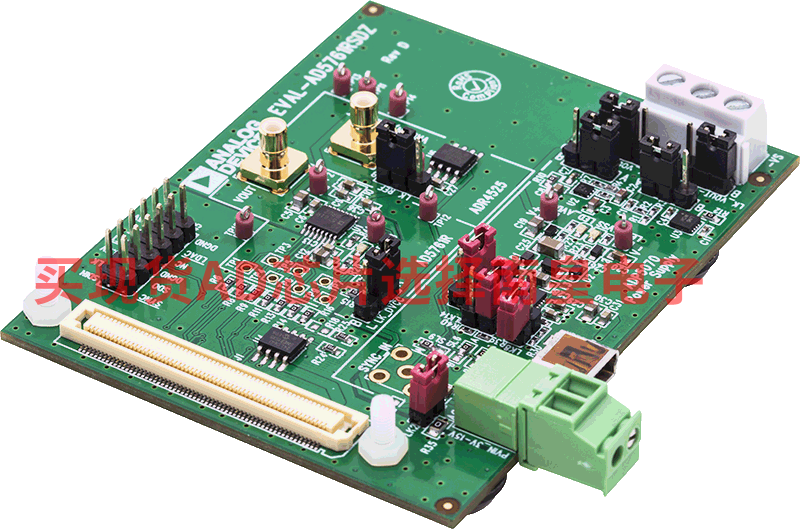

EVAL-AD5761RSDZ是一款全功能评估板，允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。该板还集成了电源解决方案，利用ADP5070开关调节器从+3.3 V输入生成+11 V至-21 V双极性电源电压，支持DAC上可编程DAC电压输出范围中的任一范围。或者，通过板载连接器(J4)和线性电源为DAC供电可实现所有范围。AD5761R引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该评估板：通过板载连接器(J5)，或通过SDP连接器(J1)。EVAL-SDP-CB1Z SDP板采用AD5761R评估软件，允许通过Windows XP（SP2或更高）或Windows Vista（32位）计算机以USB端口对评估板进行控制。

器件描述

AD5761R是一款单通道、16位串行输入、电压输出DAC。该器件采用单电源电压（4.75 V至30 V）或双电源电压（−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD)）供电。标称满量程输出范围为软件或硬件可选。内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的通用解决方案。
