AD5760的基本参数
  • 制造厂商:AD
  • 产品类别:精密DAC
  • 技术类目:单通道电压输出数模转换器
  • 功能描述:超稳定、16位、±0.5 LSB INL、电压输出DAC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力

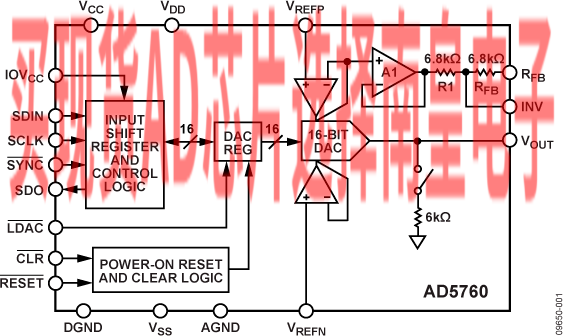

AD5760的产品详情:
AD5760是一款真16位、无缓冲电压输出DAC,采用最高33 V的双极性电源供电。两路基准电压输入均在片内缓冲,无需外部缓冲。正基准电压输入范围为5V至VDD – 2.5V,负基准电压输入范围为VSS + 2.5V至0V。相对精度最大值为+/-0.5 LSB,保证工作单调性,微分非线性(DNL)最大值为±0.5 LSB。

这款器件采用多功能三线式串行接口,能够以最高35 MHz的时钟速率工作,并与标准SPI、QSPI、MICROWIRE、DSP接口兼容。它内置上电复位电路,确保DAC上电后输出至0 V并保持已知输出阻抗状态,直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

产品聚焦
1. 真16位精度。
2. 宽电源电压范围:最高达±16.5V。
3. 工作温度范围:?40°C至+125°C
4. 低噪声:8 nV/√Hz
5. 低增益误差温度系数:0.018 ppm/°C

应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制

AD5760的优势和特点:
  • 真16位电压输出DAC,±0.5 LSB INL
  • 输出噪声频谱密度:8 nV/√Hz
  • 线性误差长期稳定性:0.00625 LSB
  • 增益误差温度系数:±0.018 ppm/°C
  • 输出电压建立时间:2.5 µs
  • 中间电平毛刺脉冲:3.5 nV-s
  • 集成式精密基准电压缓冲器
  • 工作温度范围:-40℃至+125℃
  • 4 mm x 5 mm LFCSP封装
  • 宽电源电压范围:最高达±16.5 V
  • 35 MHz施密特触发数字接口
  • 1.8 V兼容数字接口

AD5760具体的完整产品型号参数及价格(美元):

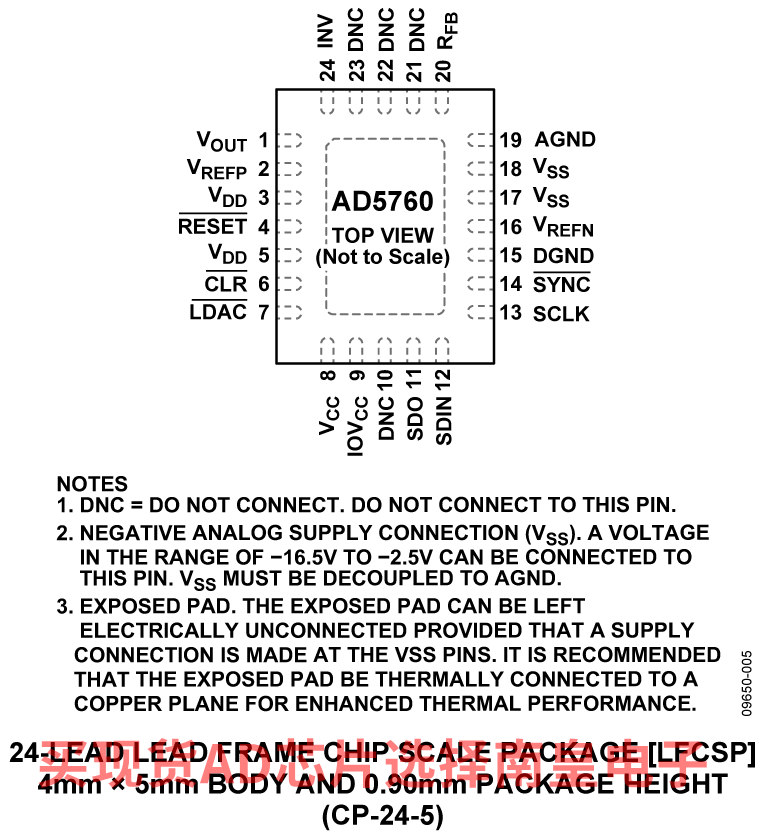

AD5760ACPZ,封装:24-Lead LFCSP (4mm x 5mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:12.01(100-499个);9.85(1000+个)

AD5760ACPZ-REEL7,封装:24-Lead LFCSP (4mm x 5mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:12.01(100-499个);9.85(1000+个)

AD5760BCPZ,封装:24-Lead LFCSP (4mm x 5mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:15.43(100-499个);12.65(1000+个)

AD5760BCPZ-REEL7,封装:24-Lead LFCSP (4mm x 5mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:15.43(100-499个);12.65(1000+个)

轻松满足您的AD芯片采购需求
AD5760的评估套件:

EVAL-AD5760:AD5760评估板

EVAL-AD5760是一款全功能评估板,专为用户轻松评估AD5760电压输出型16位数模转换器(DAC)的全部特性而设计。AD5760引脚可通过板载连接器,为外部连接提供访问。可通过两种方式控制该评估板:通过板载连接器(J3)控制,或通过系统演示平台(SDP)连接器(J4)控制。采用AD5760评估软件,SDP板允许通过Windows XP(SP2及更高)或Vista(32位)计算机以USB端口对评估板进行控制。
