AD5758是一款单通道、电压和电流输出数模转换器(DAC)，采用AVSS −33 V（最小值）至AVDD1 +33 V（最大值）电源供电，两个供电轨之间的最大工作电压为60 V。片内动态功率控制(DPC)利用一个针对最小片内功耗而优化的降压型DC-DC转换器，在5 V至27 V范围内将输出驱动器电路的电源电压(VDPC+)调节至VIOUT，使封装功耗较小。CHART引脚可将HART信号耦合到电流输出上。

该器件采用多功能四线式串行外设接口(SPI)，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP和微控制器接口标准兼容。该接口还具有可选SPI循环冗余校验(CRC)和看门狗定时器(WDT)。与前款产品相比，AD5758改善了诊断功能，如输出电流监控和集成12位诊断模数转换器(ADC)。通过在VIOUT、+VSENSE和−VSENSE引脚上集成故障保护开关，提供额外的鲁棒性。

产品聚焦

应用

• 过程控制
• 执行器控制
• 通道隔离模拟输出
• 可编程逻辑控制器(PLC)和分布式控制系统(DCS)应用
• HART 网络连接

• 16 位分辨率和单调性
• 用于热管理的 DPC
• 单个引脚上提供电流/电压输出
• 电流输出范围：0 mA至20 mA、4 mA至20 mA、0 mA至24 mA、±20 mA、±24 mA、−1 mA至+22 mA
• 电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
• 用户可编程失调与增益
• 高级片内诊断，包括 12 位 ADC
• 片内基准电压源

• EMC测试标准：
  • IEC 61000-4-6 传导抗扰度（10 V，A 类）
  • IEC 61000-4-3 辐射抗扰度（20 V/m，A 类）
  • IEC 61000-4-2 ESD（±6 kV 接触，B 类）
  • IEC 61000-4-4 电气快速瞬变 (EFT)（±4 kV，B 类）
  • IEC 61000-4-5 浪涌（±4 kV，B 类）
• 强大的架构，包括输出故障保护
• 32引脚、5 mm × 5 mm LFCSP封装
• 温度范围：-40°C至+115°C

AD5758BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 115C，AD官网报价：7.94（100-499个）；6.91（1000+个）

AD5758BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 115C，AD官网报价：7.94（100-499个）；6.91（1000+个）

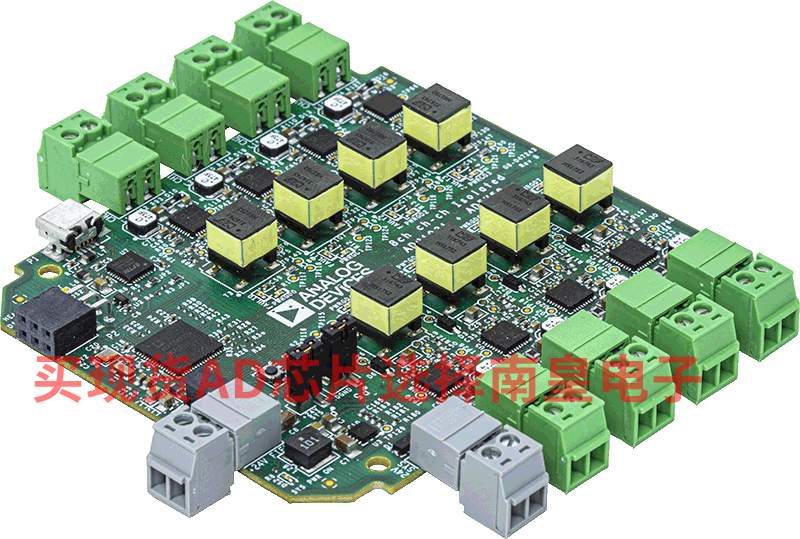

DEMO-AD5758-AO8Z：AD5758 + ADP1031 八通道模拟输出模块-演示平台

DEMO-AD5758-AO8Z 板演示了系统级概念，其中 AD5758 和 ADP1031 一起使用，以实现紧凑的八通道、通道间隔离的模拟输出（AO）模块。该模块旨在在各种工作条件下耗散小于 2 W 的最坏情况功耗。

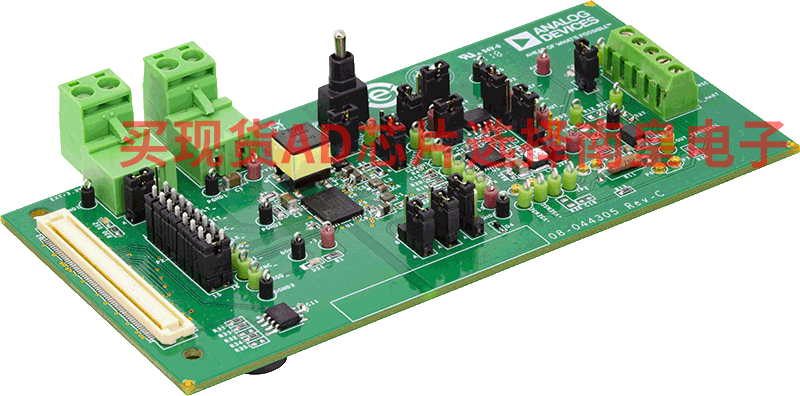

EVAL-AD5758：AD5758 评估板

本用户指南介绍AD5758的评估板，该评估板是一款通过功能安全认证、单通道、电压和电流输出、数模转换器(DAC)，内置片内动态功率控制(DPC)功能，可较大限度地降低封装功耗。

有关AD5758的完整详情，请参阅AD5758数据手册。使用EVAL-AD5758SDZ时，请参考数据手册。“评估板硬件”部分说明了各种连接选项的配置。关于配套软件的安装参见“软件快速启动程序”部分。

图1所示的EVAL-AD5758SDZ需要EVALSDP-CS1Z板。EVAL-AD5758SDZ通过EVAL-SDP-CS1Z与PC的USB端口接口。软件（即分析|控制|评估(ACE)软件）与EVAL-AD5758SDZ一同提供，便于用户设置AD5758。
