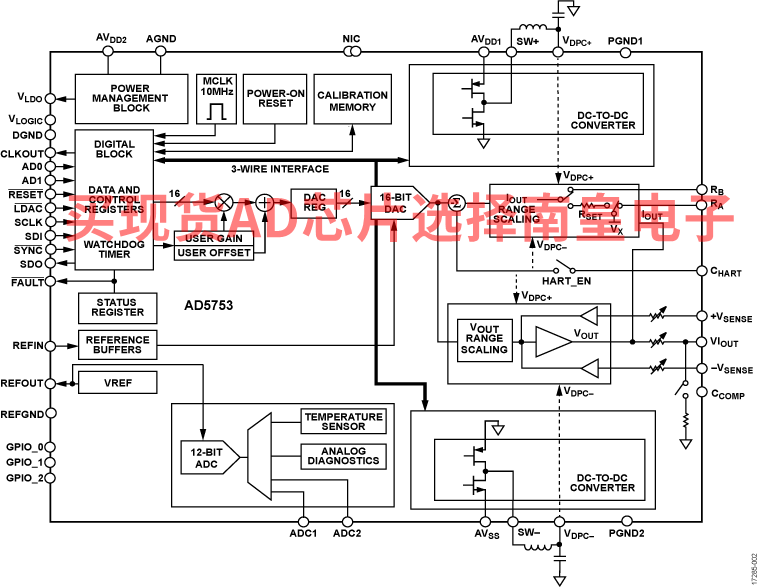

AD5753 是一款单通道电压和电流输出数模转换器 (DAC)，可在 AVSS 上的最小 −33 V 至 AVDD1 上的最大 +33 V 电压范围内工作，两个轨之间的最大工作电压为 60 V。片内动态功率控制 (DPC) 可以较大限度地降低封装功耗。这种最小化是通过使用已针对最小片内功耗进行优化的降压直流/直流转换器调整从 ±5 V 至 ±27 V 电源电压发送到 VIOUT 输出驱动器电路的电压（VDPC+ 和 VDPC−）来实现的。CHART 引脚可以使 Highway Addressable Remote Transducer (HART) 信号耦合在电流输出上。

AD5753 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI、MICROWIRE、数字信号处理器 (DSP) 和微控制器接口标准兼容。该接口使用可选的 SPI 循环冗余校验码 (CRC) 和监控计时器 (WDT)。与类似 DAC 的早期版本（例如输出电流监控和集成式 12 位诊断模数转换器 (ADC)）相比，AD5753 改进了诊断特性。通过在 VIOUT、+VSENSE 和 −VSENSE 引脚上包含线路保护装置，进一步提高了稳健性。

产品聚焦

应用

• 过程控制
• 致动器控制
• 通道隔离的模拟输出
• 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
• HART 网络连接

• 16 位分辨率和单调性
• 适用于热管理的正负 DPC
• 在单个端子上提供电流或电压输出
• 电流输出范围：0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA 和 ?1 mA 至 +22 mA
• 电压输出范围（具有 20% 超量程）：0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V

• 用户可编程偏移和增益
• 高级片内诊断，包括 12 位 ADC
• 2 个外部 ADC 输入引脚
• 片内基准电压源
• 可靠的架构，包括输出故障保护
• 温度范围 ?40°C 至 +115°C
• 40 引脚 6 mm × 6 mm LFCSP 封装

AD5753BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 115C，AD官网报价：8.26（100-499个）；7.18（1000+个）

AD5753BCPZ-REEL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 115C，AD官网报价：

AD5753BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 115C，AD官网报价：8.26（100-499个）；7.18（1000+个）

EVAL-AD5753：AD5753 评估板

本用户指南介绍如何使用 EVAL-AD5753SDZ 来评估 AD5753，后者是一款单通道 16 位电压和电流输出数模转换器 (DAC)，配备片内正负动态功率控制 (DPC)，可较大限度地降低封装功耗。

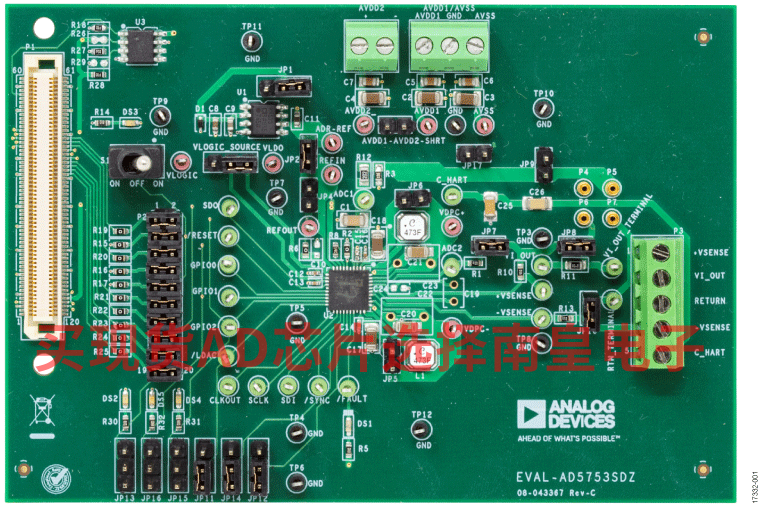

使用 EVAL-AD5753SDZ 板时，需要 EVAL-SDP-CS1Z 系统演示平台 (SDP-S) 板。EVAL-AD5753SDZ（参见图 1）通过 EVAL-SDP-CS1Z (SDP-S) 连接到 PC 的 USB 端口。提供分析控制评估 (ACE) 软件，可以将其与 EVAL-AD5753SDZ 配合使用，并允许对 AD5753 进行编程。有关 AD5753 的完整详细信息，请参阅 AD5753 数据手册。

使用 EVAL-AD5753SDZ 时，应参阅 AD5753 数据手册，同时参阅本用户指南。“评估板硬件”部分介绍了各个链接选项的配置。“软件快速启动程序”部分讨论了配对软件的安装。
