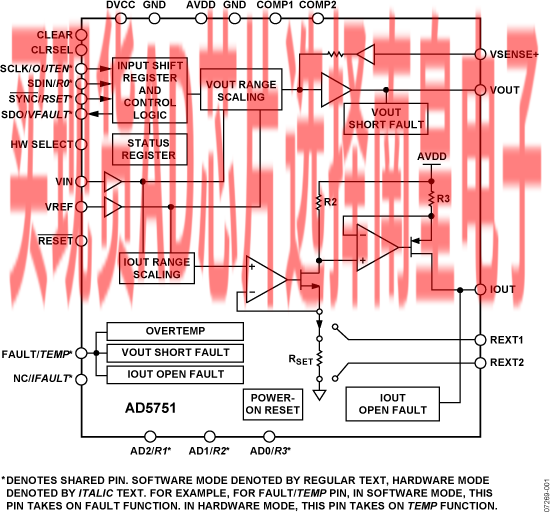

AD5751是一款单通道、低成本、高精度、电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI-/MICROWIRE兼容的串行接口进行设置。AD5751可满足PLC和工业过程控制应用。AD5751的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。

可编程输出电流范围有如下三种：0 mA至20 mA、0 mA至24 mA或4 mA至20 mA。

输出电压由另一个单独的引脚提供，可配置为三种输出电压范围：0 V至5 V、0 V至10 V和0 V至40 V。所有电压范围均提供超范围特性。

模拟输出有短路和开路保护功能，可以驱动1 μF的容性负载和0.1 H的感性负载。

该器件的工作电压范围是10.8 V至55 V。输出环路顺从电压范围是0 V至AVDD − 2.75 V。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC-8差错校验，适用于可能发生数据通信故障的工业环境。

该器件具有上电复位功能，确保器件上电后处于已知状态（0 V或三态），另外还含有一个异步CLEAR引脚，可将输出设置为零电平/中间电平电压输出或选定电流范围的低端。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

应用

• 过程控制
• 执行器控制
• PLC（可编程控制器）

• 电流输出范围：0 mA至20 mA、0 mA至24 mA、4 mA至20 mA

  • 总非调整误差(TUE)：±0.03% FSR（典型值）
  • 输出漂移：±5 ppm/°C（典型值）
  • 2%超量程
• 电压输出范围：0 V至5 V、0 V至10 V、0 V至40 V

  • 总非调整误差(TUE)：±0.02 % FSR（典型值）
  • 输出漂移：±3 ppm/°C（典型值）
• 所有范围均提供超量程能力

• 灵活的串行数字接口
• 片内输出故障检测
• PEC差错校验
• 异步CLEAR（清零）功能
• 电源电压范围

  • AVDD：12 V (± 10%)至55 V（最大值）
• 输出环路电源电压：最高达AVDD – 2.75 V
• 温度范围：−40°C至+105°C

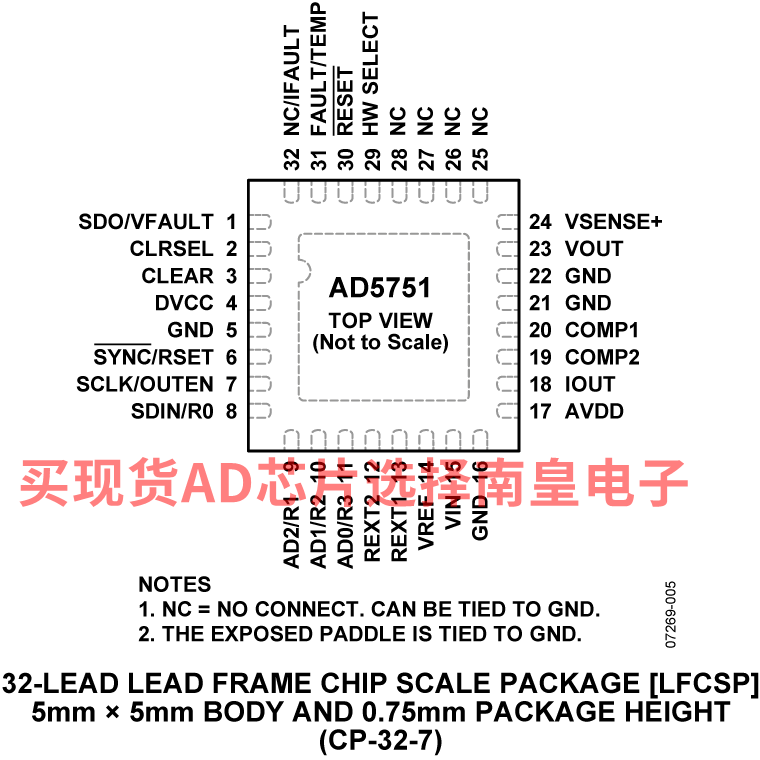

• 32引脚5 mm × 5 mm LFCSP封装

AD5751ACPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4.16（100-499个）；3.41（1000+个）

AD5751ACPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.16（100-499个）；3.41（1000+个）

AD5751BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：5.89（100-499个）；5.59（1000+个）

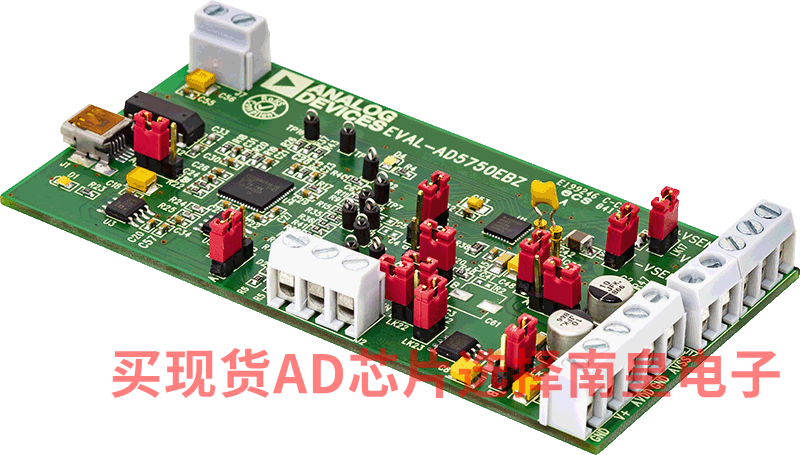

EVAL-AD5750：AD5750 评估板

该评估板可通过USB接口连接到PC。提供的软件可用于通过USB接口连接到PC对AD5750的寄存器编程。
