AD5750/AD5750-1是单通道、低成本、精密电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE兼容串行接口进行设置。AD5750/AD5750-1可满足PLC和工业过程控制应用。AD5750/AD5750-1的模拟输入由低电压、单电源数模转换器提供，对该模拟输入进行调理以提供所需的输出电流/电压范围。可用模拟输入范围为0 V至2.5 V (AD5750-1)或0 V至4.096 V (AD5750)。

AD5750提供五种可编程输出电流范围：4至20 mA、0至20 mA或0至24 mA、±20 mA和±24 mA。单极性电流范围提供2%的超量程特性。

通过配置单独的引脚可以提供四种输出电压范围：0 V至5 V、0 V至10 V、±5 V或±10 V。电压范围均提供20%的超量程特性。

AD5750的模拟输出有短路和开路保护功能，可以驱动1 μF的容性负载和0.1 H的感性负载。

该器件的工作电压范围是±12 V至±24 V。输出环路顺从电压范围是0 V至AVDD − 2.75 V。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口使用CRC-8纠错方案，具有可选择的PEC差错校验功能，适用于可能发生数据通信故障的工业环境。

该器件还具有上电复位功能，用于确保器件在已知状态下上电（0 V或三态），并且具有异步CLEAR引脚，用于将输出电压设置为零电平/中间电平，或者是选定的电流范围的下限值。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

• 电流输出范围：
  4至20 mA、0至20 mA或0至4 mA、±20 mA和±24 mA
  总体非调整误差(TUE)：±0.03% FSR
  输出温漂：±5 ppm/°C（典型值）
• 电压输出范围：
  0 V至5 V、0 V至10 V、±5 V和±10 V，提供20%的超量程特性
  ±0.02% FSR TUE
  输出温漂：±3 ppm/°C（典型值）
• 灵活的串行数字接口
• 片内输出故障检测
• PEC差错校验
• 异步CLEAR（清零）功能
• 灵活的上电状态（0 V或三态）
• 电源电压范围
  AVDD：+12 V (± 10%)至+24 V (± 10%)
  AVSS：-12 V (± 10%)至-24 V (± 10%)
• 输出环路顺从电压：AVDD – 2.75 V
• 温度范围：-40°C至+105℃
• 32引脚5 mm × 5 mm LFCSP封装

AD5750-1ACPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：3.54（100-499个）；2.9（1000+个）

AD5750-1ACPZ-REEL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：3.54（100-499个）；2.9（1000+个）

AD5750-1ACPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.54（100-499个）；2.9（1000+个）

AD5750-1BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4.75（100-499个）；3.9（1000+个）

AD5750-1BCPZ-REEL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：4.75（100-499个）；3.9（1000+个）

AD5750-1BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.75（100-499个）；3.9（1000+个）

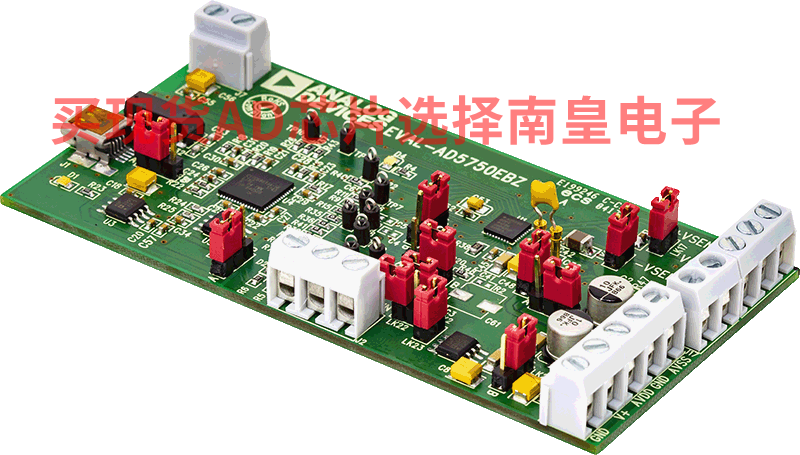

EVAL-AD5750：AD5750 评估板

该评估板可通过USB接口连接到PC。提供的软件可用于通过USB接口连接到PC对AD5750的寄存器编程。
