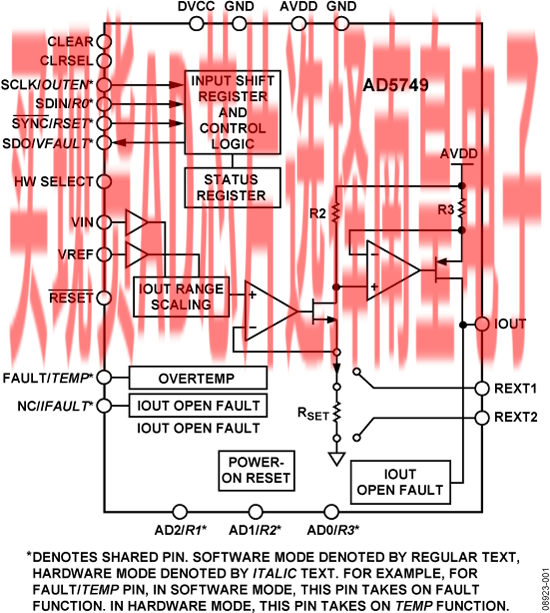

AD5749是一款单通道、低成本、高精度、电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE兼容的串行接口进行设置。AD5749针对PLC和工业过程控制应用而设计。AD5749的模拟输入由一个低电压、单电源供电的数模转换器(DAC）提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。

AD5749提供两种可编程输出电流范围：0 mA至24 mA和4 mA至20 mA。电流输出有开路保护功能，可以驱动0.1 H的感性负载。该器件的工作电压范围是10.8 V至55 V。输出环路顺从电压范围是0 V至AVDD ? 2.75 V。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC-8差错校验，适用于可能发生数据通信故障的工业环境。

该器件还具有上电复位功能，用于确保器件在已知状态下上电，并且具有异步CLEAR引脚，用于将输出设置为选定电流范围的下限值。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

应用

• 过程控制
• 执行器控制
• PLC

• 电流输出范围：0 mA至24 mA或4 mA至20 mA
• 总非调整误差(TUE)：±0.03%（典型值，FSR）
• 输出漂移：±5 ppm/°C（典型值）
• 2%超量程
• 灵活的串行数字接口
• 片内输出故障检测

• PEC差错校验
• 异步CLEAR（清零）功能
• 电源范围
• AVDD：12 V（±10%）至55 V（最大值）
• 输出环路顺从电压：AVDD − 2.75 V
• 温度范围：-40°C至+105°C
• 32引脚、5 mm × 5 mm LFCSP封装

AD5749ACPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：2.42（100-499个）；1.98（1000+个）

AD5749ACPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.42（100-499个）；1.98（1000+个）

EVAL-AD5750：AD5750 评估板

该评估板可通过USB接口连接到PC。提供的软件可用于通过USB接口连接到PC对AD5750的寄存器编程。
