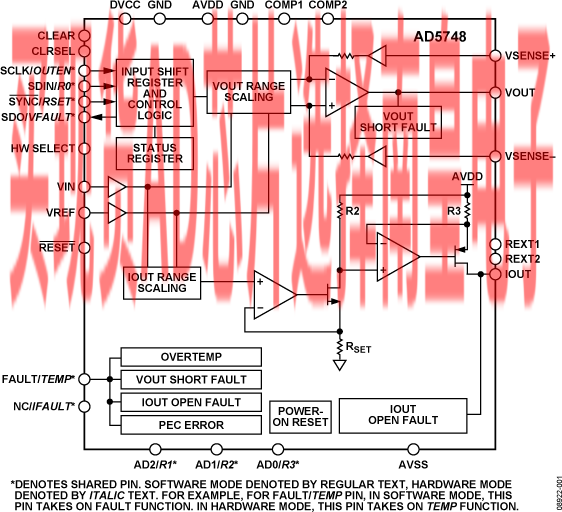

AD5748是一款单通道、低成本、高精度、电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE兼容的串行接口进行设置。AD5748可满足PLC和工业过程控制应用。AD5748的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。模拟输入范围为0 V至4.096 V。

AD5749提供两种可编程输出电流范围：4 mA至21 mA和0 mA至21 mA。

输出电压由另一个单独的引脚提供，可配置为三种输出电压范围：0 V至5 V、0 V至10.5 V或±10.5 V。

模拟输出有短路和开路保护功能，可以驱动2 μF的容性负载和0.1 H的感性负载。

该器件的工作电压范围是±12 V至±24 V。输出环路顺从电压范围是0 V至AVDD − 2.75 V。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC-8差错校验，适用于可能发生数据通信故障的工业环境。

该器件还具有上电复位功能，用于确保器件在已知状态下上电（0 V或三态），并且具有异步CLEAR引脚，用于将输出设置为零刻度/中间量程，或者是选定电流范围的下限值。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

注意，本数据手册“典型性能参数”部分中的图线包含有关标准范围的信息，这与AD5750/AD5750-1数据手册所公布的相同。虽然已经做过超量程测试，但并未生成新图线，绘图时仍然使用了之前的数据。

应用

• 过程控制
• 执行器控制
• PLC（可编程控制器）

• 电流输出范围：4 mA至21 mA、0 mA至21 mA
  总非调整误差(TUE)：±0.15% FSR
  输出漂移：±5 ppm/°C FSR（典型值）
• 电压输出范围：0 V至5 V、0 V至10.5 V、±10.5 V
  总非调整误差(TUE)：±0.05% FSR
  输出漂移：±3 ppm/°C FSR
• 灵活的串行数字接口
• 片内输出故障检测
• PEC 差错校验

• 异步CLEAR（清零）功能
• 灵活的上电状态（0 V或三态）
• 电源电压范围
  AVDD: +12 V (± 10%) 至 +24 V (± 10%)
  AVSS: −12 V (± 10%) 至 −24 V (± 10%)
• 输出环路顺从电压： AVDD − 2.75 V
• 温度范围：−40°C至+105°C

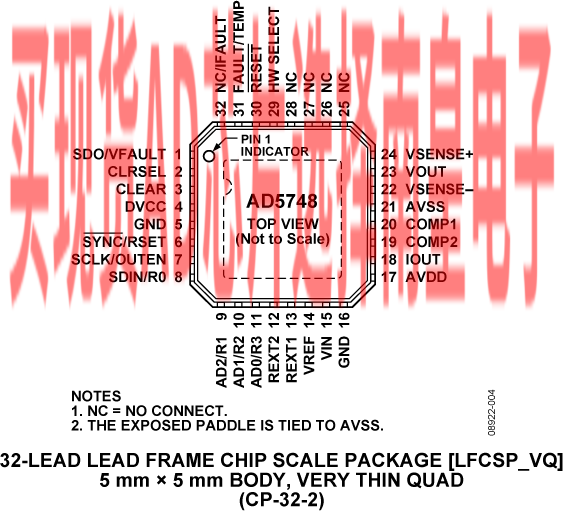

• 32引脚5 mm × 5 mm LFCSP封装

AD5748ACPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：2.88（100-499个）；2.37（1000+个）

AD5748ACPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.88（100-499个）；2.37（1000+个）

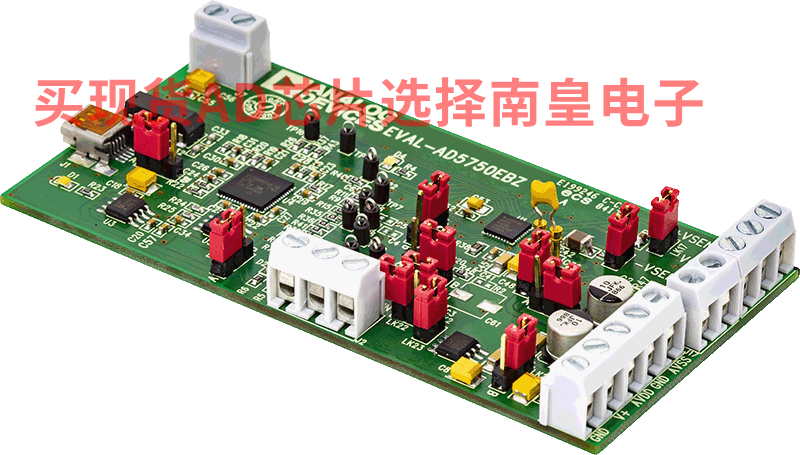

EVAL-AD5750：AD5750 评估板

该评估板可通过USB接口连接到PC。提供的软件可用于通过USB接口连接到PC对AD5750的寄存器编程。
