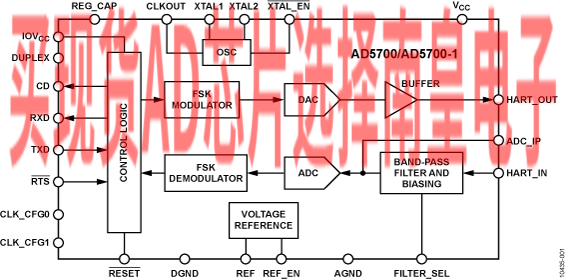

AD5700/AD5700-1是一种单芯片解决方案，设计用作HART FSK半双工调制解调器，符合HART物理层要求。该器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。该器件最大电源功耗为115 μA并采用小型4mm x 4mm外壳设计，因此是低功耗环路供电型应用的优质选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。 AD5700/AD5700-1包含精密载波检测电路并采用标准UART接口。

应用

• 现场发射机
• HART多路复用器
• PLC和DCS模拟I/O模块
• HART网络连接

• HART兼容完全集成FSK调制解调器
• 1200 Hz和2200 Hz正弦偏移频率
• 接收模式下的电源电流：115 μA（最大值）
• 适合本安型应用
• 集成接收带通滤波器
  • 所需外部元件极少
• 针对各种系统配置进行时钟优化
  • 超低功耗晶振（最大值为60 μA）
  • 外部CMOS时钟源
• 缓冲HART输出——额外驱动能力
• 8 kV HBM ESD额定值
• 1.71 V至5.5 V电源
• 1.71 V至5.5 V接口
• 工作电压：-40℃至+125℃

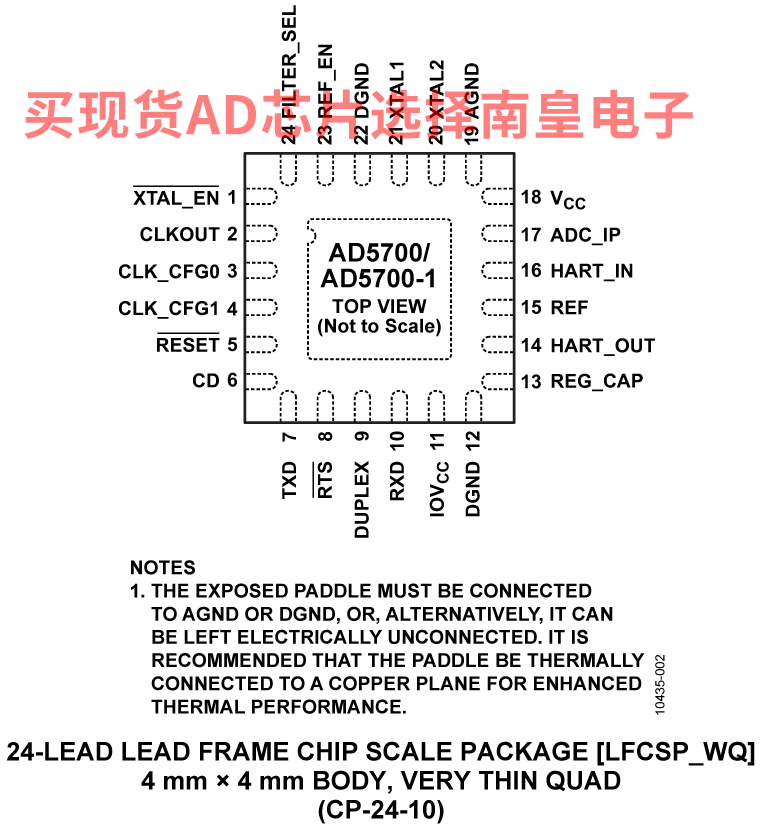

• 4 mm × 4 mm LFCSP封装
• 兼容HART物理层
• UART接口

AD5700ACPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.31（1000+个）

AD5700BCPZ-R5，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：5.12（1000+个）

AD5700BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.12（1000+个）

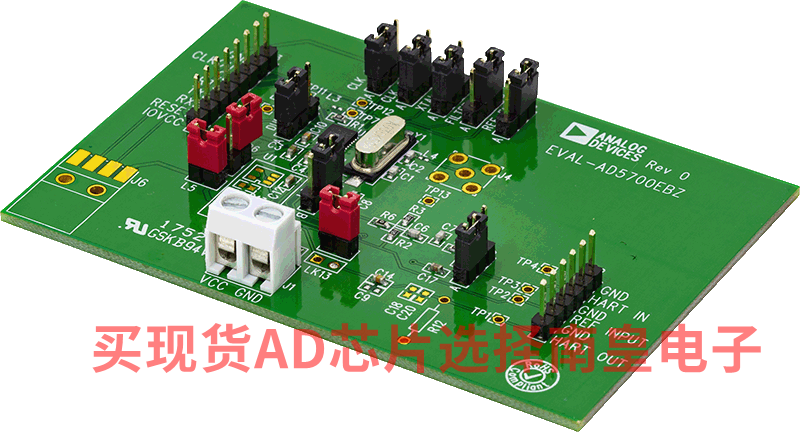

EVAL-AD5700：AD5700/AD5700-1评估板

可以使用EVAL-AD5700-1EBZ评估板评估AD5700和AD5700-1。如果评估AD5700产品，只需禁用内部振荡器（即，配置该器件使用CMOS时钟或晶体振荡器）。此评估板无需SDP板。
