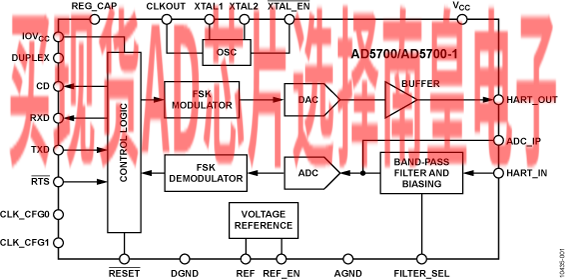

AD5700/AD5700-1均为单芯片解决方案，设计用作HART FSK半双工调制解调器，符合HART物理层要求。这些器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。AD5700-1上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。AD5700/AD5700-1的最大电源功耗为115µA，因此是低功耗环路供电型应用的较佳选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。AD5700/AD5700-1内置精密载波检测电路，采用标准UART接口。

应用

• 现场发射机
• HART多路复用器
• PLC和DCS模拟I/O模块
• HART网络连接

• HART兼容完全集成FSK调制解调器
• 1200 Hz和2200 Hz正弦偏移频率
• 接收模式下的电源电流：115 µA（最大值）
• 适合本安型应用
• 集成接收带通滤波器
  • 所需外部元件极少
• 针对各种系统配置进行时钟优化
  • 超低功耗晶振（最大值为60 µA）
  • 外部CMOS时钟源
  • 精密内部振荡器
• 缓冲HART输出——额外驱动能力
• 8 kV HBM ESD额定值
• 电源电压：1.71 V至5.5 V
• 1.71 V至5.5 V接口
• 工作温度范围：-40°C至+125℃

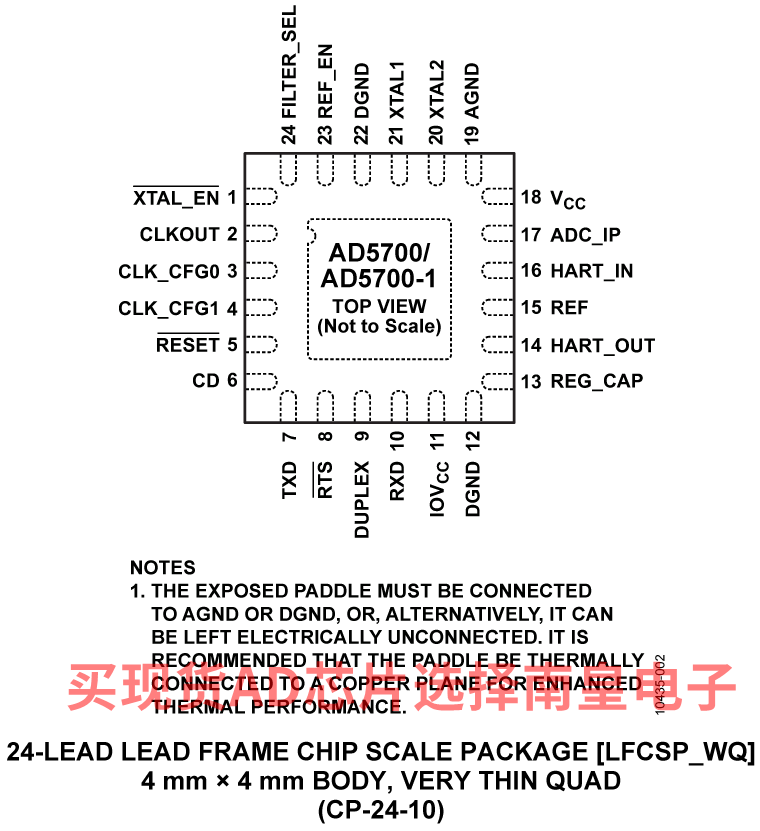

• 4 mm × 4 mm LFCSP封装
• 兼容HART物理层
• UART接口

AD5700-1ACPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.89（1000+个）

AD5700-1BCPZ-R5，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：5.69（1000+个）

AD5700-1BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.69（1000+个）

EVAL-AD5700：AD5700/AD5700-1评估板

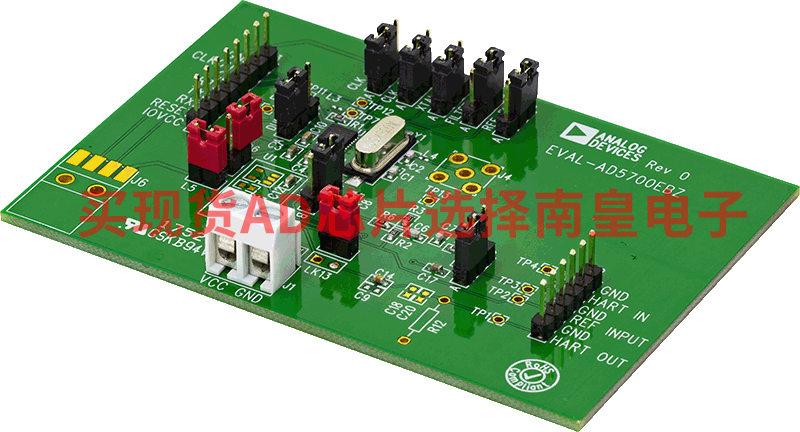

可以使用EVAL-AD5700-1EBZ评估板评估AD5700和AD5700-1。如果评估AD5700产品，只需禁用内部振荡器（即，配置该器件使用CMOS时钟或晶体振荡器）。此评估板无需SDP板。
