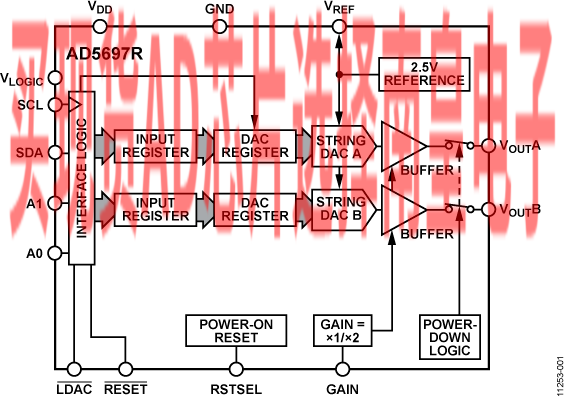

AD5697R nanoDAC+是一款双通道、12位、电压输出DAC。该器件内置2.5 V、2 ppm/?C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5697R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平并保持该电平，直到执行一次有效的写操作为止。此外这些器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5697R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品特色

应用

• 基站功率放大器
• 过程控制（可编程逻辑控制器[PLC] I/O卡）
• 工业自动化
• 数据采集系统

• 低漂移2.5 V基准电压源：2 ppm/°C（典型值）

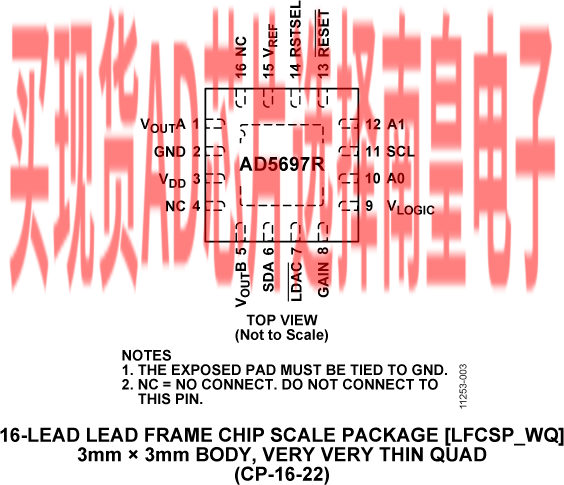

• 小型封装：3 mm × 3 mm、16引脚LFCSP封装
• 总不可调整误差(TUE)：±0.1%满量程范围(FSR)（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA、0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）
• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容性
• 低毛刺：0.5 nV-sec
• 400 kHz I2C兼容串行接口
• 低功耗：3.3 mW (3 V)
• 2.7 V至5.5 V电源
• 温度范围：-40°C至+105°C

AD5697RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.62（100-499个）；3.08（1000+个）

AD5697RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.62（100-499个）；3.08（1000+个）

AD5697RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.62（100-499个）；3.08（1000+个）

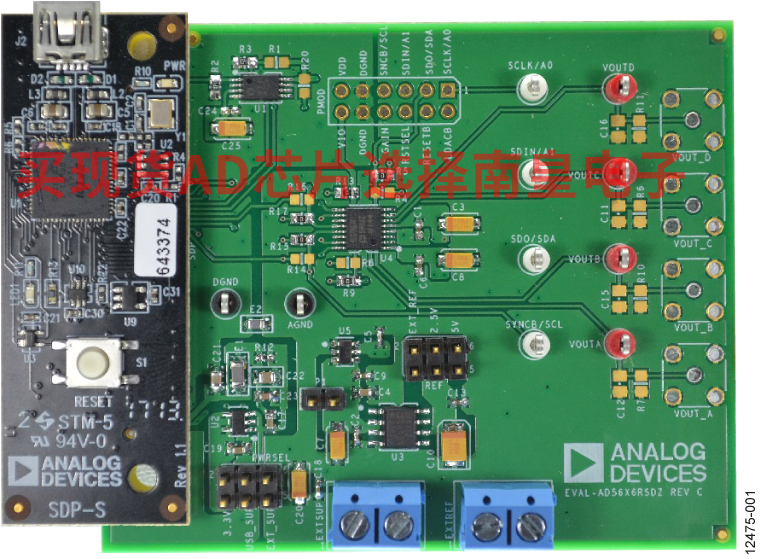

EVAL-AD5696R：AD5696R评估板

EVAL-AD5696RSDZ评估板设计可帮助用户快速进行AD5696R电路原型制作，并缩短设计时间。AD5696R采用2.7 V至5.5 V单电源供电。AD5696R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。EVAL-AD5696RSDZ评估板还集成了额外的基准电压源。

EVAL-AD5696RSDZ通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5696RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5696R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5696RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5696R数据手册，使用EVAL-AD5696RSDZ评估板时必须同时参考用户指南UG-726与数据手册。
