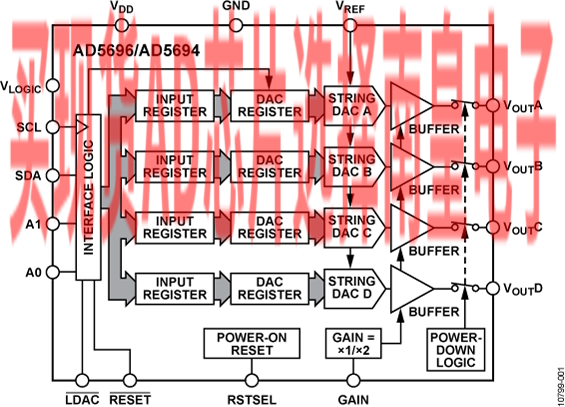

AD5696属于nanoDAC+系列产品，是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚，满量程输出为0V至VREF（增益 = 1）或0V至2VREF（增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

D5696还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5696采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC 引脚。

• 高相对精度(INL)：±2 LSB（最大值）
• 出色的直流性能：
  1. 总不可调整误差：±0.1% FSR（最大值）
  2. 失调误差：±1.5 mV（最大值）
  3. 增益误差：±0.1% FSR（最大值）

• 两种封装选择：3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP

• 数字增益和失调电压调整
• 可编程衰减器
• 过程控制（PLC I/O卡）
• 工业自动化
• 数据采集系统

• 高相对精度(INL)：16位时最大±2 LSB
• 小型封装：3 mm × 3 mm、16引脚LFCSP
• 总不可调整误差（TUE）：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA，0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）

• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容
• 低毛刺：0.5 nV-s
• 400 kHz I2C兼容型串行接口
• 鲁棒的HBM（额定值为3.5 kV）和FICDM ESD（额定值为1.5 kV）性能
• 低功耗：1.8 mW (3 V)
• 2.7 V至5.5 V电源供电
• 温度范围：−40°C至+105°C

AD5696ACPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：8.65（1000+个）

AD5696ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：10.18（100-499个）；8.65（1000+个）

AD5696ARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.18（100-499个）；8.65（1000+个）

AD5696BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：9.94（1000+个）

AD5696BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：11.70（100-499个）；9.94（1000+个）

AD5696BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：11.70（100-499个）；9.94（1000+个）

EVAL-AD5696R：AD5696R评估板

EVAL-AD5696RSDZ评估板设计可帮助用户快速进行AD5696R电路原型制作，并缩短设计时间。AD5696R采用2.7 V至5.5 V单电源供电。AD5696R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。EVAL-AD5696RSDZ评估板还集成了额外的基准电压源。

EVAL-AD5696RSDZ通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5696RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5696R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5696RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5696R数据手册，使用EVAL-AD5696RSDZ评估板时必须同时参考用户指南UG-726与数据手册。
