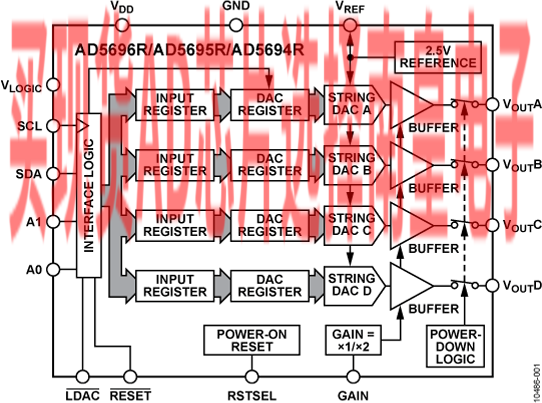

AD5694R nanoDAC+TM是一款四通道、12位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/?C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5694R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5694R采用I2C接口，时钟速率最高达400 kHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦
- 高相对精度：AD5694R（12位）：±1LSB INL（最大值）
- 低漂移片内基准电压源：温度漂移：2.5V时2ppm/°C

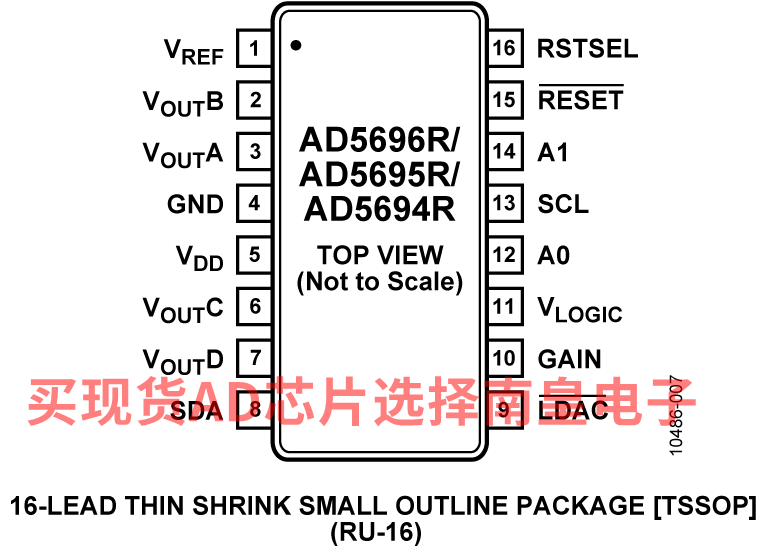

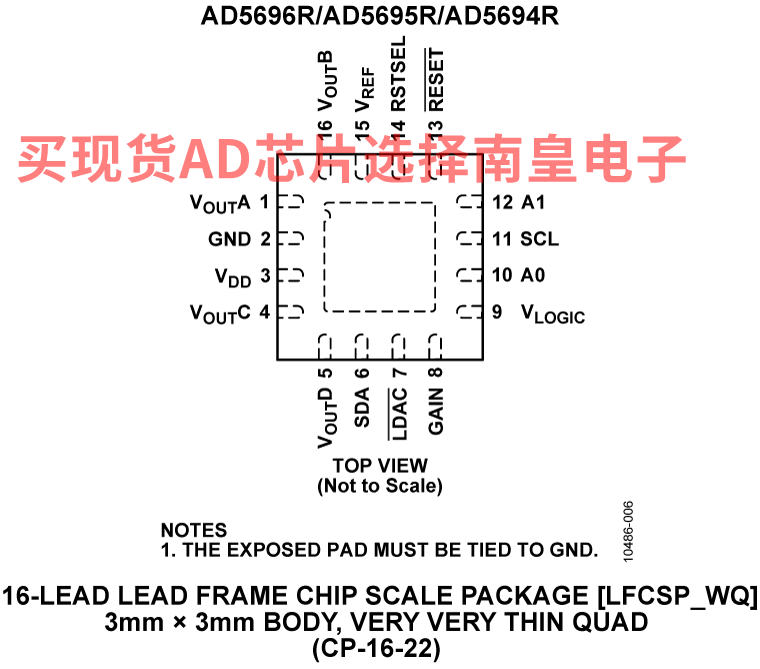

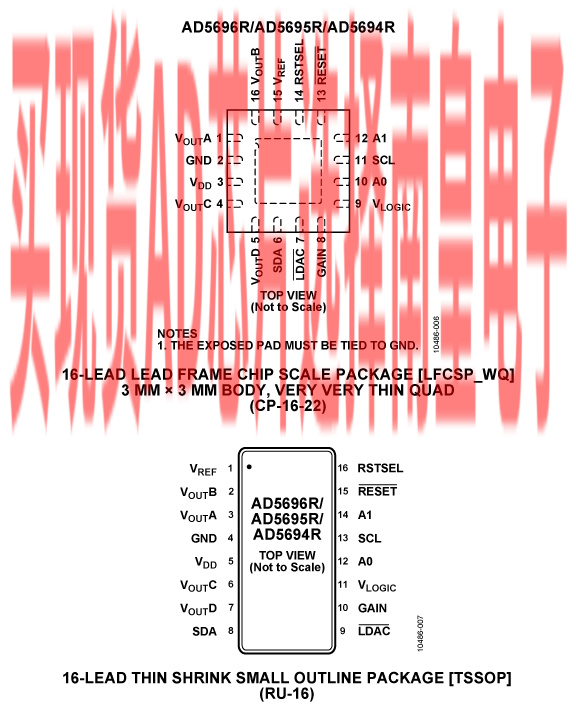

- 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统

• 高相对精度（INL）：12位时最大±1 LSB
• 低漂移2.5 V基准电压源：
  典型值2 ppm/°C
• 小型封装：3 mm × 3 mm 16引脚LFCSP或TSSOP
• 总不可调整误差(TUE)：
  0.1% FSR（最大值）
• 失调误差：
  1.5 mV（最大值）
• 增益误差：
  0.1 % FSR（最大值）

• 高驱动能力：20 mA，0.5 V（供电轨）
• 用户可选增益1或2（GAIN引脚）
• 复位至零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容
• 400 kHz I2C接口，带4个地址选项
• 欲了解更多特性，请参考数据手册

AD5694RARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：6.22（100-499个）；5.28（1000+个）

AD5694RARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.22（100-499个）；5.28（1000+个）

AD5694RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：6.07（1000+个）

AD5694RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：7.14（100-499个）；6.07（1000+个）

AD5694RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.14（100-499个）；6.07（1000+个）

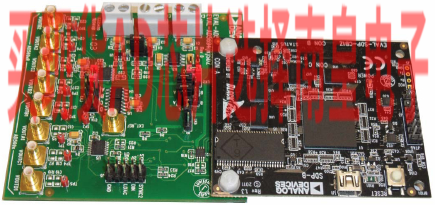

EVAL-AD5694R：AD5694R评估板

不再提供该评估板的订购服务。 请参见AD5696R评估板。

这款针对AD5694R的评估板含有SDP连接和软件，可通过SDP板控制AD5694R。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

---

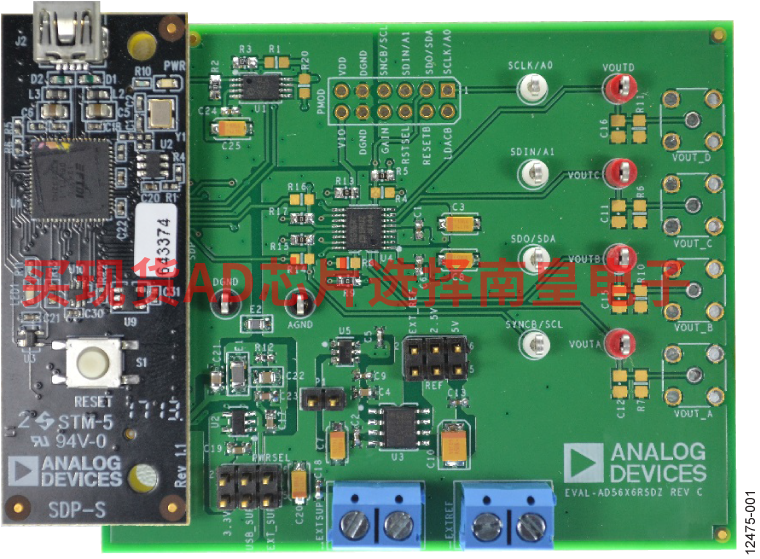

EVAL-AD5696R：AD5696R评估板

EVAL-AD5696RSDZ评估板设计可帮助用户快速进行AD5696R电路原型制作，并缩短设计时间。AD5696R采用2.7 V至5.5 V单电源供电。AD5696R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。EVAL-AD5696RSDZ评估板还集成了额外的基准电压源。

EVAL-AD5696RSDZ通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5696RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5696R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5696RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5696R数据手册，使用EVAL-AD5696RSDZ评估板时必须同时参考用户指南UG-726与数据手册。
