AD5689R的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：双通道、16位 nanoDAC+，内置2 ppm/°C基准电压源和SPI接口
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5689R的产品详情：

AD5689R/AD5687R均属于nanoDAC+系列，分别是低功耗、双通道、16/12位缓冲电压输出数模转换器(DAC)。内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。这些器件采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的偏置误差性能。两款器件均提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5689R/AD5687R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5689R/AD5687R使用多功能串行外设接口(SPI)，以最高50 MHz的时钟速率工作。两个器件均包含一个VLOGIC引脚，旨在支持1.8 V/3 V/5 V逻辑。

产品聚焦

高相对精度(INL)。
AD5689R（16位）：±2 LSB（最大值）
AD5687R（12位）：±1 LSB（最大值）

低漂移2.5 V片内基准电压源。
温度系数：2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值）

两种封装选择。
3 mm × 3 mm、16引脚LFCSP
16引脚TSSOP封装

应用

光收发器
基站功率放大器
过程控制（PLC I/O卡）
工业自动化
数据采集系统

AD5689R的优势和特点：

高相对精度(INL)：16位时最大±2 LSB
低漂移2.5 V基准电压源：2 ppm/°C（典型值）
小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差(TUE)：±0.1% FSR（最大值）
偏置误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）
高驱动能力：20 mA，0.5 V（供电轨）
用户可选增益：1或2（GAIN引脚）
复位至零电平或中间电平（RSTSEL引脚）
1.8 V逻辑兼容性
带回读或菊花链的50 MHz SPI
低毛刺：0.5 nV-sec
低功耗：3.3 mW (3 V)
电源电压：2.7 V至5.5 V
温度范围：-40°C至+105°C
通过AEC-Q100汽车应用认证

AD5689R-EP支持防务和航空航天应用（AQEC标准）

下载AD5689R-EP数据手册(pdf)
温度范围：-55°C至+125°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/14634 DSCC图纸号

AD5689R具体的完整产品型号参数及价格（美元）：

AD5689RACPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.83（100-499个）；4.1（1000+个）

AD5689RARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：4.83（100-499个）；4.1（1000+个）

AD5689RARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.83（100-499个）；4.1（1000+个）

AD5689RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.8（100-499个）；4.93（1000+个）

AD5689RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：5.8（100-499个）；4.93（1000+个）

AD5689RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.8（100-499个）；4.93（1000+个）

AD5689RTCPZ-EP-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：8.70（100-499个）；7.39（1000+个）

AD5689RWBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.42（1000+个）

AD5689R的评估套件：

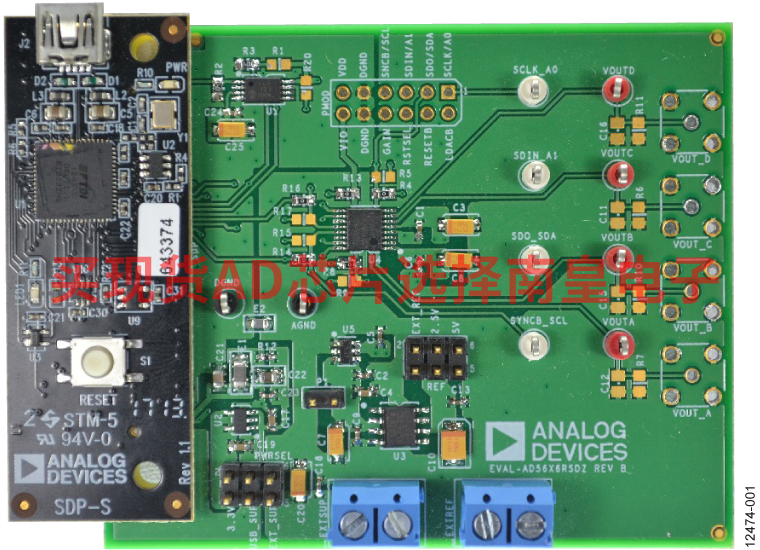

EVAL-AD5686R：AD5686R评估板

EVAL-AD5686RSDZ评估板设计可帮助用户快速进行AD5686R电路原型制作，并缩短设计时间。AD5686R采用2.7 V至5.5 V单电源供电。AD5686R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。

EVAL-AD5686RSDZ评估板通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5686RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5686R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5686RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5686R数据手册，使用该评估板时必须同时参考用户指南(UG-725)与数据手册。

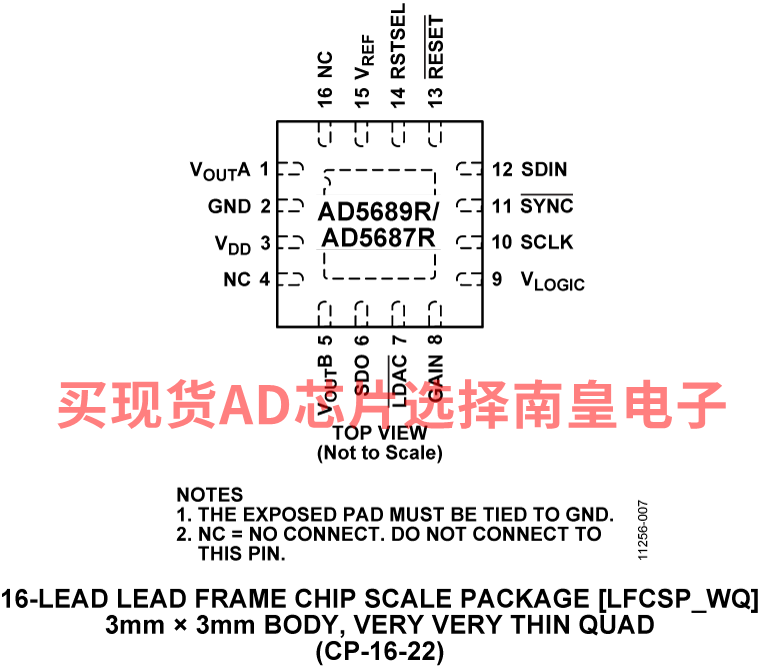

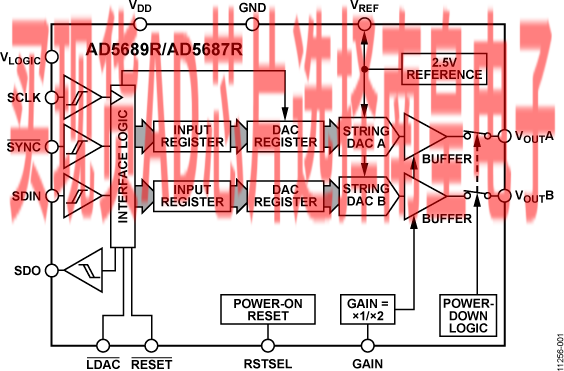

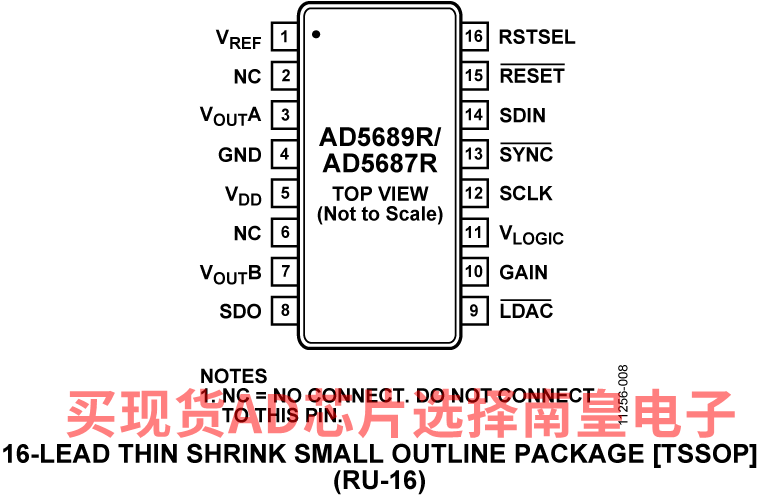

AD5689R的电路图解：
