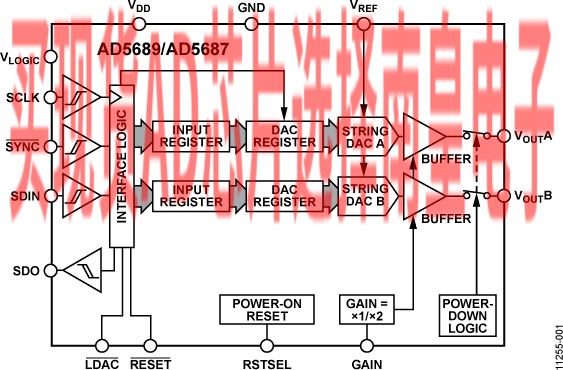

AD5689/AD5687属于nanoDAC+ 系列产品，是一款低功耗、双通道、16位缓冲电压输出DAC。内置增益选择引脚，满量程输出为VREF （增益 = 1）或2VREF （增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5689/AD5687还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5689/AD5687采用多功能SPI接口，时钟速率高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品特色

高相对精度(INL)。
AD5689（16位）：±2 LSB（最大值）

出色的直流性能。
总不可调整误差：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）

两种封装选择。

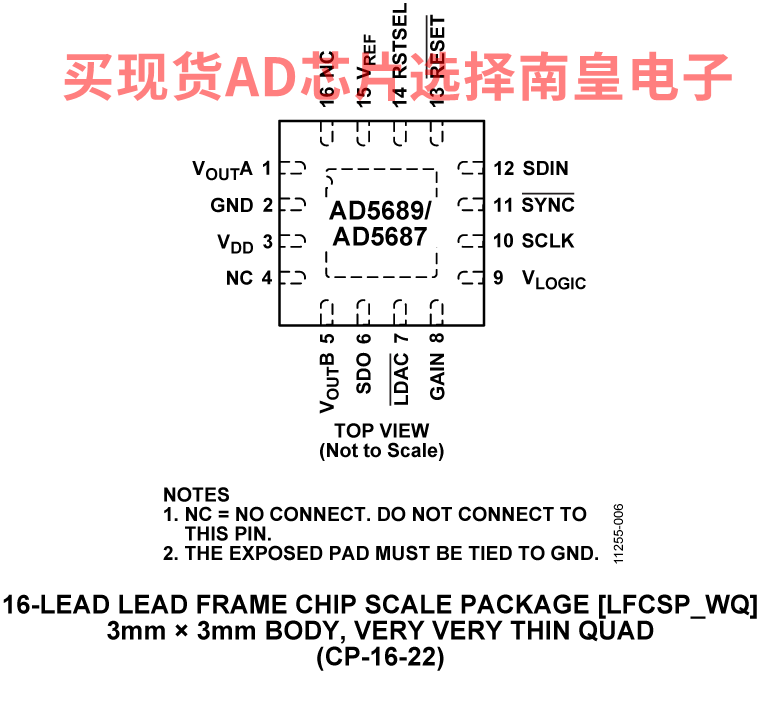

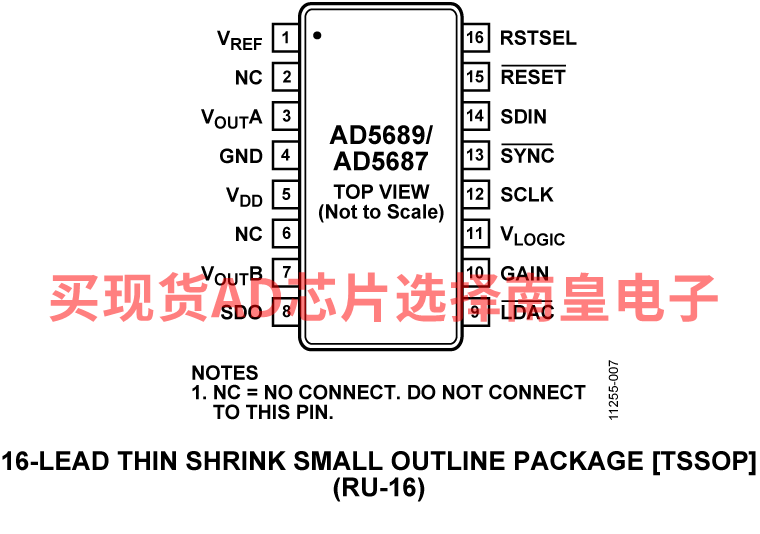

3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP

应用

• 光收发器
• 基站功率放大器
• 过程控制（PLC I/O卡）
• 工业自动化
• 数据采集系统

• 高相对精度(INL)：±2 LSB（最大值，16位）
• 小型封装：3 mm × 3 mm、16引脚LFCSP封装
• 总不可调整误差(TUE)：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA、0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）
• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容性
• 带回读或菊花链的50 MHz SPI
• 低毛刺：0.5 nV-sec
• 低功耗：3.3 mW (3 V)
• 2.7 V至5.5 V电源
• 温度范围：-40°C至+105°C

AD5689BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.41（100-499个）；4.60（1000+个）

AD5689BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：5.41（100-499个）；4.60（1000+个）

AD5689BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.41（100-499个）；4.60（1000+个）

EVAL-ADMX2001：高性能精密阻抗分析仪测量模块

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

自动化测试设备 半导体特性表征 晶圆验收测试 电阻抗谱 阻抗网络分析 电池测试

---

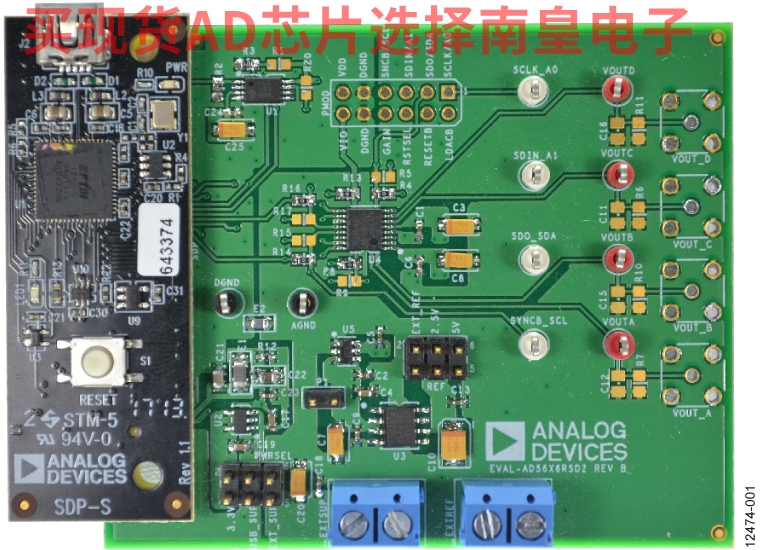

EVAL-AD5686R：AD5686R评估板

EVAL-AD5686RSDZ评估板设计可帮助用户快速进行AD5686R电路原型制作，并缩短设计时间。AD5686R采用2.7 V至5.5 V单电源供电。AD5686R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。

EVAL-AD5686RSDZ评估板通过系统演示平台(SDP)板与PC的USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5686RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5686R。还提供PMOD连接，以便在不使用SDP板的情况下将微控制器连接至评估板。请注意，通过PMOD连接使用微控制器时，必须断开SDP板，否则用户无法运行ACE软件。

EVAL-AD5686RSDZ评估板与ADI公司的任意SDP板兼容，并可单独购买。

有关完整详情，请参见AD5686R数据手册，使用该评估板时必须同时参考用户指南(UG-725)与数据手册。
