AD5686属于nanoDAC+系列产品，是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚，满量程输出为0V至VREF（增益 = 1）或0V至2VREFF（增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5686还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5686采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的V LOGIC引脚

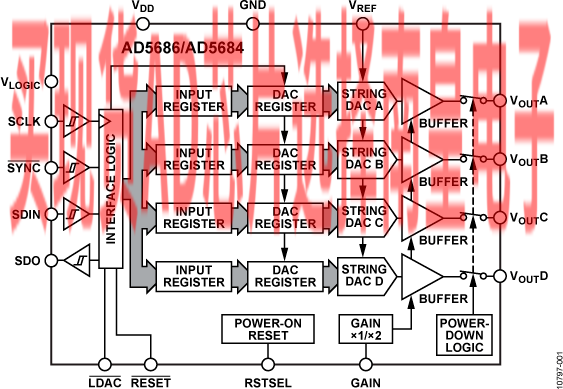

产品特色
·高相对精度(INL)：±2 LSB（最大值）
·出色的直流性能
1. 总非调整误差：±0.1% FSR（最大值）
2. 失调误差：±1.5 mV（最大值）
3. 增益误差：±0.1% FSR（最大值）

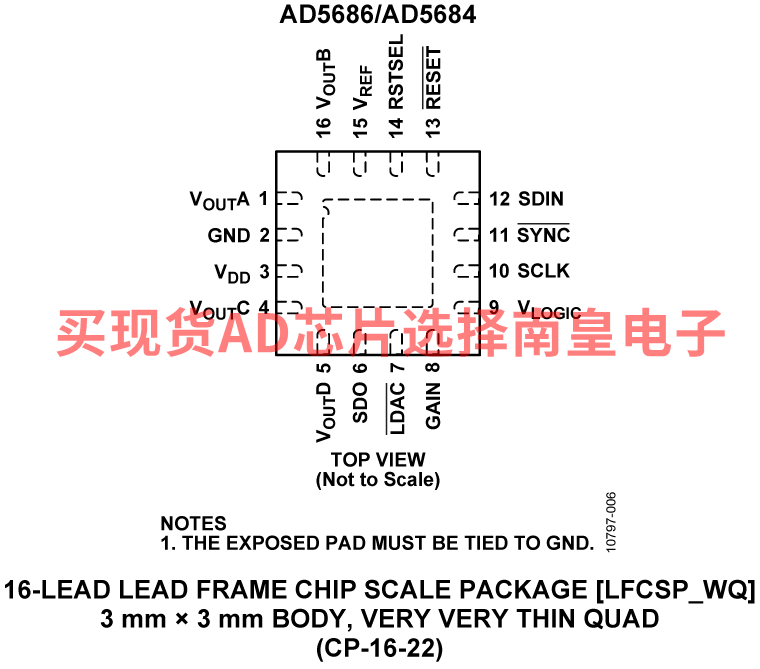

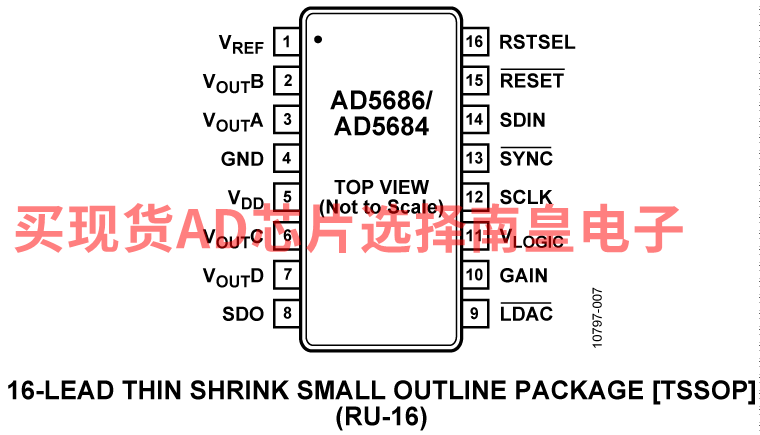

·两种封装选择：3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP
应用
·数字增益和失调电压调整
·可编程衰减器
·过程控制（PLC I/O卡）
·工业自动化
·数据采集系统

• 高相对精度(INL)：16位时最大±2 LSB
• 小型封装：3 mm × 3 mm、16引脚LFCSP
• 总不可调整误差（TUE）：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA，0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）

• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容
• 带回读或菊花链的50 MHz SPI
• 低毛刺：0.5 nV-s
• 鲁棒的HBM（额定值为4 kV）和FICDM ESD（额定值为1.5 kV）性能
• 低功耗：1.8 mW (3 V)
• 2.7 V至5.5 V电源供电
• 温度范围：−40°C至+105°C

AD5686ACPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：8.65（1000+个）

AD5686ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：10.18（100-499个）；8.65（1000+个）

AD5686ARUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.18（100-499个）；8.65（1000+个）

AD5686BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：9.94（1000+个）

AD5686BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：11.70（100-499个）；9.94（1000+个）

AD5686BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：11.70（100-499个）；9.94（1000+个）

EVAL-AD5686R：AD5686R评估板

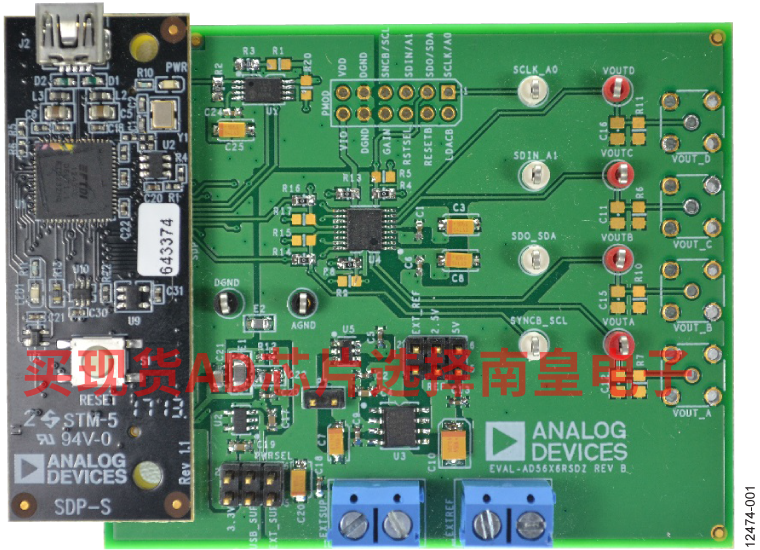

EVAL-AD5686RSDZ评估板设计可帮助用户快速进行AD5686R电路原型制作，并缩短设计时间。AD5686R采用2.7 V至5.5 V单电源供电。AD5686R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。
