AD5683R的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：小型、16位 SPI nanoDAC+ ，配备±2（16位）LSB INL和2 ppm/°C 基准电压源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5683R的产品详情：

AD5683R/AD5682R/AD5681R/AD5683均属于 nanoDAC+ 系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。除AD5683外均内置默认使能的2.5 V基准电压源，提供 2ppm/°C漂移。输出范围可以通过编程设置为0 V至VREF 或 0 V 至 2 × VREF。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。提供2.00 mm x 2.00 m、8引脚LFCSP或10引脚MSOP封装。

内置上电复位电路可确保DAC寄存器在上电时写入零电平，而内部输出缓冲器在正常模式中进行配置。 AD5683R/AD5682R/AD5681R/AD5683具有关断模式。在关断模式下，器件在5 V时的功耗通常降至2 nA（最大值），并提供软件可选的输出负载。

AD5683R/AD5682R/AD5681R/AD5683采用一个多功能三线式串行接口，该接口以最高50 MHz的时钟速率工作。有些器件还包括异步 RESET 引脚和 VLOGIC引脚选项，与1.8 V兼容。

产品特色

高相对精度(INL)。
AD5683R/AD5683（16位）： ±2 LSB（最大值）。

低漂移2.5 V片内基准电压源。
典型温度系数为2 ppm/°C。
最大温度系数为5 ppm/°C。

两种封装选择。

2.00 mm × 2.00 mm、8引脚LFCSP。
10引脚MSOP封装。

应用

过程控制
数据采集系统
数字增益和失调电压调整
可编程电压源

AD5683R的优势和特点：

超小型封装： 2 mm × 2 mm、8引脚LFCSP
高相对精度(INL)：
16位时最大±2 LSB
低漂移2.5 V基准电压源：
2 ppm/°C（典型值）
可选输出电压范围：
2.5 V或5 V
总不可调整误差(TUE)： 0.06% FSR（最大值）
失调误差： ±1.5 mV（最大值）
增益误差： ±0.05% FSR（最大值）

低毛刺： 0.1 nV-sec
高驱动能力： 20 mA
低功耗：功耗：12 mW (3.3 V)
独立逻辑电源：
1.8 V至5.5 V
宽工作温度范围： -40℃至+105℃
鲁棒的4 kV HBM ESD保护

AD5683R具体的完整产品型号参数及价格（美元）：

AD5683RACPZ-1RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.01（1000+个）

AD5683RACPZ-2RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.01（1000+个）

AD5683RACPZ-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.01（1000+个）

AD5683RARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.54（100-499个）；3.01（1000+个）

AD5683RARMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.54（100-499个）；3.01（1000+个）

AD5683RBCPZ-1RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.47（1000+个）

AD5683RBCPZ-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.47（1000+个）

AD5683RBRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.47（1000+个）

AD5683RBRMZ-3，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.47（1000+个）

AD5683RBRMZ-3-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.47（1000+个）

AD5683RBRMZ-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.08（100-499个）；3.47（1000+个）

AD5683R的评估套件：

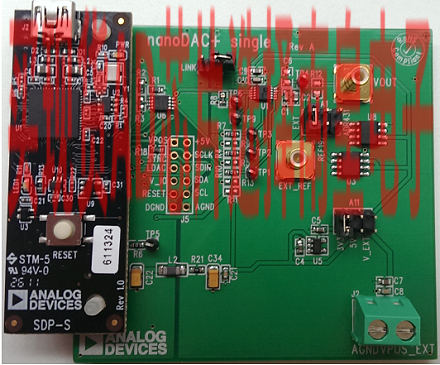

EVAL-AD5683R：AD5683R 评估板

ADI公司的AD5683R评估板(EVAL-AD5683RSDZ)旨在帮助客户快速完成AD5683R电路的原型设计，同时缩短设计时间。 AD5683R采用2.7 V至5.5 V单电源供电。该器件集成了一个内部2.5 V片内参考电压源，用以提供2.5 V或5 V的输出电压范围。

评估板通过SDP板与USB端口连接。软件与评估板一同提供，便于用户设置AD5683R。

该评估板需要 EVAL-SDP-CB1Z 板。参见ADI公司网站。

ADI的AD5683R数据手册上有关于该器件的完整数据，使用评估板时，应同时用户指南。

AD5683R的电路图解：

AD5683R的评估套件：
