AD5678是一款低功耗、八通道、缓冲电压输出DAC，单封装中集成了四个12位DAC和四个16位DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5678内置一个片内基准电压源，内部增益为2。AD5678-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出可达到2.5 V；AD5678-2内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

利用LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步CLR功能，可以将所有DAC清零至软件可选码：0 V、中间电平或满量程。

AD5678采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

• 低功耗、八通道DAC，内置
  四个16位DAC
  四个12位DAC
• 14引脚/16引脚TSSOP封装
• 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
• 关断模式下的功耗：400 nA (5 V)，200 nA (3 V)
• 2.7 V至5.5 V电源供电

• 通过设计保证单调性
• 上电复位至零电平
• 3种关断功能
• 硬件LDAC和LDAC脚无效使能功能
• CLR功能，清零至可编程码
• 轨到轨工作

AD5678ARUZ-2，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：13.31（100-499个）；11.32（1000+个）

AD5678ARUZ-2REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：13.31（100-499个）；11.32（1000+个）

AD5678BRUZ-1，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：15.32（100-499个）；13.01（1000+个）

AD5678BRUZ-1REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：13.01（1000+个）

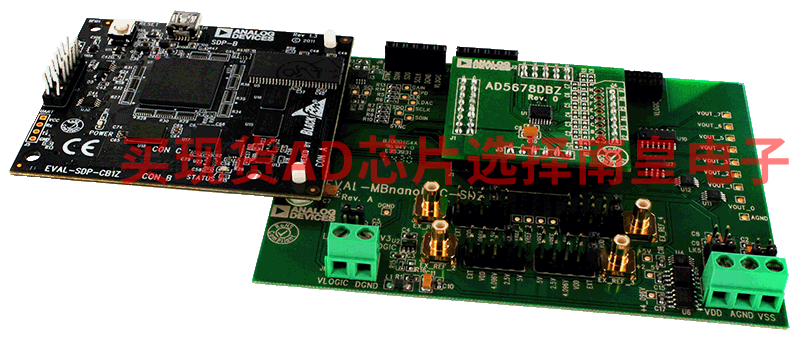

EVAL-AD5678：AD5678DBZ评估板

AD5678评估板设计可帮助用户快速进行新型AD5678电路原型制作，并缩短设计时间。AD5678采用2.7 V至5.5 V单电源供电。

有关完整数据，请参见AD5678数据手册，使用该评估板时必须同时参考用户指南UG-987与数据手册。

评估板通过SDP-B板与PC的USB端口连接。软件现已提供下载，便于用户编程设置AD5678。
