AD5673R/AD5677R为低功耗、16通道、12/16位、缓冲电压输出、数模转换器(DAC)，内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出电压为2.5 V（增益 = 1）或5 V（增益 = 2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5673R/AD5677R采用28引脚引脚架构芯片级封装(LFCSP)，内置一个上电复位(POR)电路，确保DAC输出上电至并保持在零电平，直到执行一次有效的写操作为止。AD5673R/AD5677R还内置关断模式，在此模式下，将功耗降至2 μA（典型值）。

应用

• 光收发器
• 基站功率放大器
• 过程控制（可编程逻辑控制器(PLC)输入/输出卡）
• 工业自动化
• 数据采集系统

产品聚焦

• 高相对精度 (INL)：±16 位时为最大值 4 LSB（仅限 AD5677R）
  • TUE：±0.14% FSR（最大值）
  • 失调误差：±1.5 mV（最大值）
  • 增益误差：±0.06% FSR（最大值）
  • 低漂移，2.5 V 基准电压源温度系数：2 ppm/°C（典型值）
  • 40 mA 短路电流

• 宽工作范围
  • 温度范围 −40°C 至 +125°C
  • 2.7 V 至 5.5 V 电源电压范围
• 简化的实现方式
  • 用户可选增益 1 或 2（通过 GAIN 引脚）
  • 1.8 V 逻辑兼容
• 400 kHz、兼容 I2C 的串行接口
• 符合 RoHS 标准的 28 引脚 4 mm × 4 mm LFCSP 封装

AD5677RBCPZ-1，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：25.5（100-499个）；21.67（1000+个）

AD5677RBCPZ-1-RL7，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：25.5（100-499个）；21.67（1000+个）

AD5677RBCPZ-2，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：25.5（100-499个）；21.67（1000+个）

AD5677RBCPZ-2-RL7，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：25.5（100-499个）；21.67（1000+个）

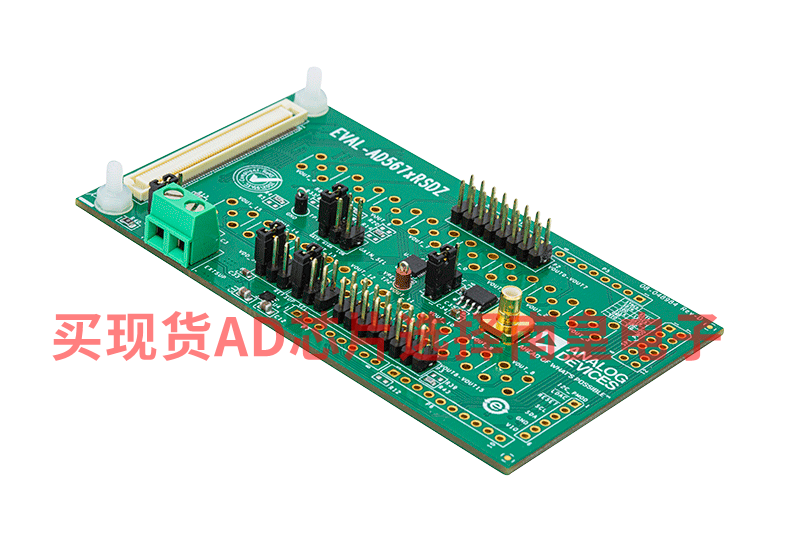

EVAL-AD5677R：AD5677R 评估板

该用户指南介绍了用于 AD5677R 16 位 16 通道电压输出数模转换器 (DAC) 的 EVALAD5677RSDZ 的工作原理。EVALAD5677RSDZ 也与 AD5673R 兼容。

EVALAD5677RSDZ 让用户能快速对 AD5673R/AD5677R 电路进行原型制作并缩短设计时间。AD5673R/AD5677R 采用 2.7 V 至 5.5 V 单电源供电。AD5673R/AD5677R 内置 2.5 V 基准电压源，可提供输出电压为 2.5 V 或 5 V。EVAL-AD5677RSDZ 也集成了额外的板载基准电压源。

EVAL-AD5679RSDZ 通过系统演示平台 (SDP-B) 板连接到 PC 的 USB 端口。分析 |控制 |评估 （ACE） 软件可从 EVAL-AD5677RSDZ 产品页面下载。与评估板一起使用此软件可以对 AD5673R/AD5677R 进行编程。在没有 SDP-B 板的情况下，还可以使用外围模块接口 (PMOD) 连接方式将微控制器连接到评估板。通过 PMOD 连接方法使用微控制器时，必须断开 SDP-B 板，且用户无法操作 ACE 软件。

EVAL-AD5600PMDZ 兼容 ADI 公司的任何 SDP-B 板（可单独购买）。EVAL-AD5677RSDZ 与 SDP-B 控制器板之间的典型连接如图 1 所示。

有关完整的详细信息，请参阅 AD5673R/AD5677R 的数据手册，在使用 EVAL-AD5677RSDZ 时，必须同时参阅本用户指南。
