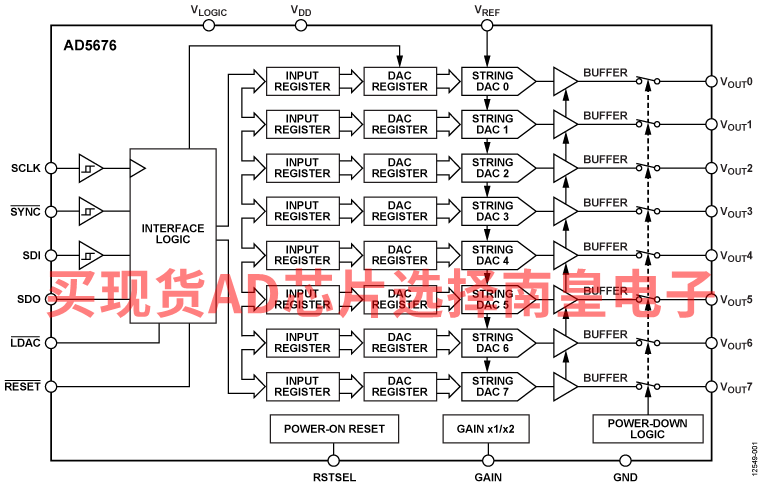

AD5676是一款低功耗、8通道、16位缓冲电压输出数模转换器(DAC)。内置增益选择引脚，满量程输出为VREF（增益 = 1）或2 x VREF（增益 = 2）。AD5676 DAC采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5676提供20引脚TSSOP和LFCSP两种封装。

AD5676的内部上电复位电路和RSTSEL引脚确保输出DAC上电至零电平或中间电平，然后直到执行一次有效的写操作为止。Ad5676具有各通道独立关断模式，此模式下的器件功耗通常降至1 μA。

AD5676采用多功能串行外设接口(SPI)，时钟速率高达50 MHz，包含一个为1.62 V至5.5 V逻辑电平准备的VLOGIC引脚。

产品特色

应用

• 光收发器
• 基站功率放大器
• 过程控制（可编程逻辑控制[PLC] I/O卡）
• 工业自动化
• 数据采集系统

• 高性能
• 高相对精度(INL)： 16位时最大±3 LSB
• 总非调整误差(TUE)： ±0.14% FSR(最大值)
• 失调误差： ±1.5 mV（最大值）
• 增益误差：±0.06% FSR（最大值）
• 宽工作范围
• 温度范围：−40°C至+125°C
• 电源电压：2.7 V至5.5 V

• 易于实现
• 用户可选增益：1或2（GAIN引脚）
• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容 性
• 带回读或菊花链的50 MHz SPI

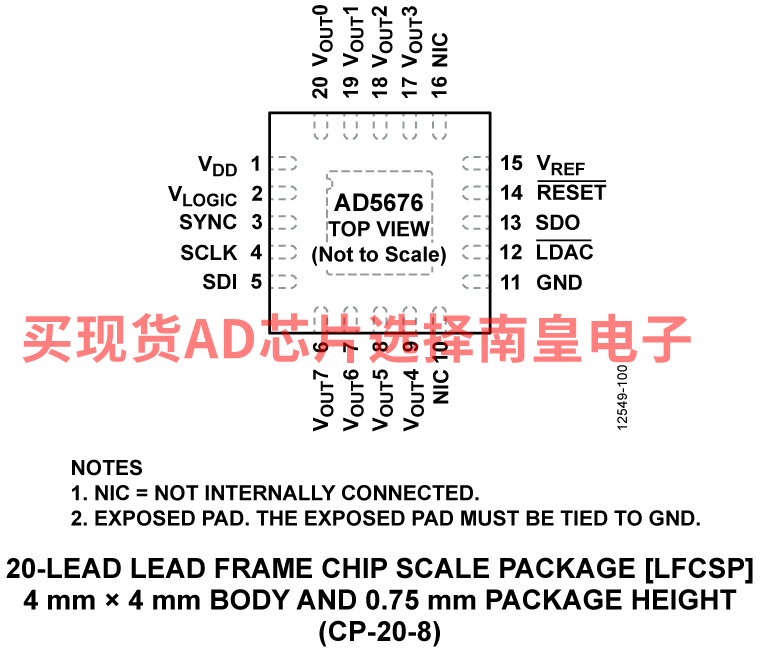

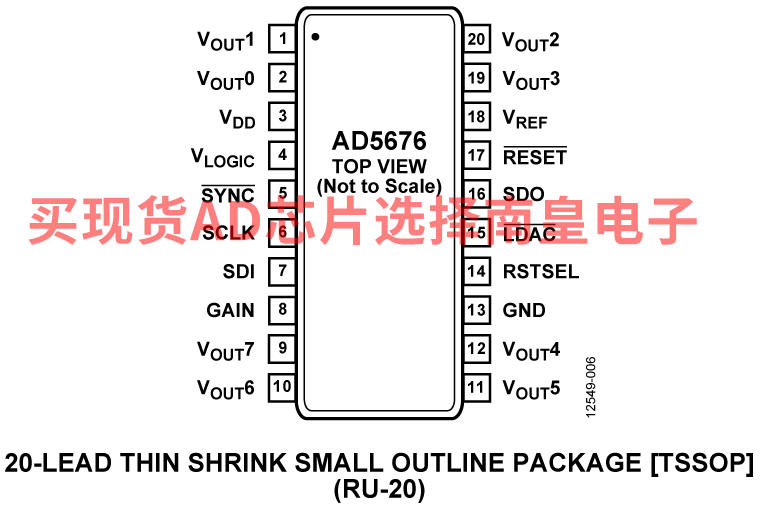

• 20引脚TSSOP和LFCSP封装，符合RoHS标准

AD5676ACPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：8.79（1000+个）

AD5676ACPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：8.79（1000+个）

AD5676ARUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：9.55（100-499个）；9.01（1000+个）

AD5676ARUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：9.55（100-499个）；9.01（1000+个）

AD5676BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.91（1000+个）

AD5676BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：9.91（1000+个）

AD5676BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：11.96（100-499个）；10.16（1000+个）

AD5676BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：11.96（100-499个）；10.16（1000+个）

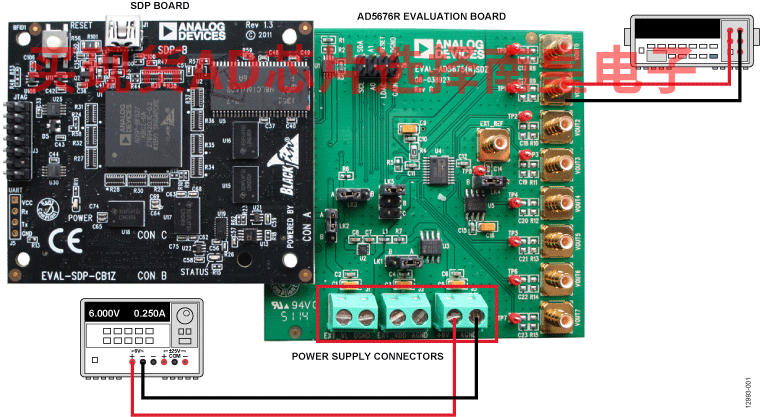

EVAL-AD5676：AD5676 / AD5676R 评估板

该用户指南对AD5676/AD5676R八通道、电压输出数模转换器(DAC)的评估板操作进行详细说明。

EVAL-AD5676SDZ/EVAL-AD5676RSDZ评估板可帮助客户快速进行新型AD5676/AD5676R电路原型制作，并缩短设计时间。 AD5676/AD5676R采用2.7 V至5.5 V单电源供电。 AD5676R内置一个2.5 V基准电压源，最大输出电压为2.5 V至5 V。AD5676不包含内部基准电压源。因此，ADR431可作为2.5 V片内基准电压源。 如果需要，通过EXT_REF SMB连接器可施加不同的基准电压。

ADI的AD5676/AD5676R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供，便于用户设置AD5676/AD5676R。

此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购： www.analog.com。
