AD5675R的基本参数
  • 制造厂商:AD
  • 产品类别:精密DAC
  • 技术类目:多通道电压输出数模转换器
  • 功能描述:八通道16位nanoDAC,内置2 PPM/°C基准电压源和I2C接口
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD5675R的产品详情:

AD5671R/AD5675R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。 内置2.5 V、2 ppm/?C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 AD5671R/AD5675R采用20引脚TSSOP和LFCSP封装,内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。 AD5671R/AD5675R具有关断模式,此模式下的功耗典型值可降至1 μA。

产品特色

  • 高相对精度(INL)。
    AD5671R(12位): ±1 LSB(最大值)
    AD5675R(16位): ±3 LSB(最大值)
  • 低漂移2.5 V片内基准电压源
  • 应用

    • 光收发器
    • 基站功率放大器
    • 过程控制(可编程逻辑控制[PLC] I/O卡)
    • 工业自动化
    • 数据采集系统


    AD5675R的优势和特点:
    • 高性能
      • 高相对精度(INL):
        ±3 LSB(最大值,16位)
      • 总不可调整误差(TUE): ±0.14% FSR最大值
      • 失调误差: ±1.5 mV(最大值)
      • 增益误差: ±0.06% FSR(最大值)
      • 低漂移2.5 V基准电压源: 2 ppm/°C(典型值)
    • 宽工作范围
      • 温度范围:−40°C至+125°C
      • 电源电压:2.7 V至5.5 V

    • 易于实现
      • 用户可选增益:1或2(GAIN引脚/位)
      • 1.8 V逻辑兼容性
    • 400 kHz I2C兼容型串行接口

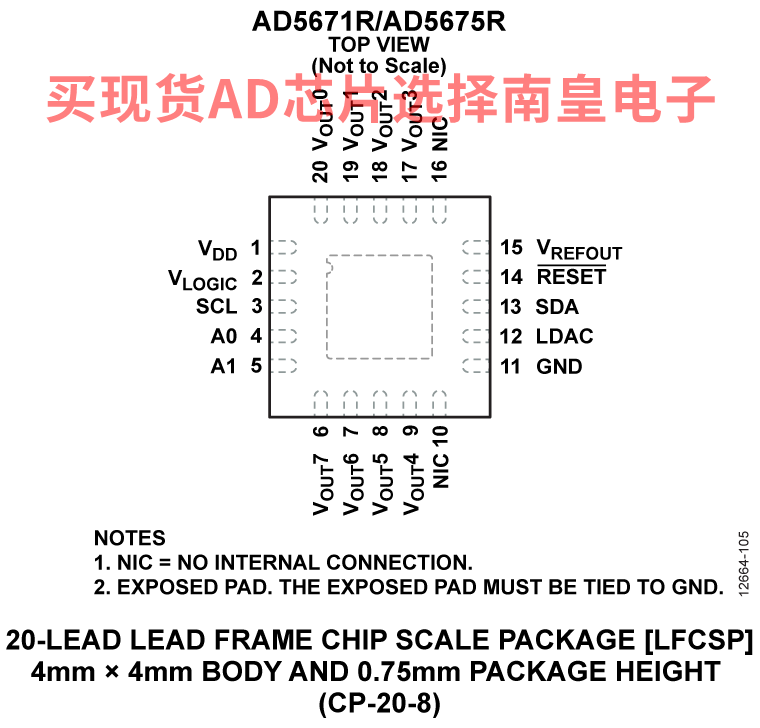

    • 20引脚TSSOP和LFCSP封装,符合RoHS标准


    AD5675R具体的完整产品型号参数及价格(美元):

    AD5675RACPZ-REEL7,封装:20-Lead LFCSP (4mm x 4mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:9.79(1000+个)

    AD5675RACPZ-RL,封装:20-Lead LFCSP (4mm x 4mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 125C,AD官网报价:9.79(1000+个)

    AD5675RARUZ,封装:20-Lead TSSOP,包装形式及数量:管装,75,工作温度:-40 to 125C,AD官网报价:11.8(100-499个);10.03(1000+个)

    AD5675RARUZ-REEL7,封装:20-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:11.8(100-499个);10.03(1000+个)

    AD5675RBCPZ-REEL7,封装:20-Lead LFCSP (4mm x 4mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:10.95(1000+个)

    AD5675RBCPZ-RL,封装:20-Lead LFCSP (4mm x 4mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 125C,AD官网报价:10.95(1000+个)

    AD5675RBRUZ,封装:20-Lead TSSOP,包装形式及数量:管装,75,工作温度:-40 to 125C,AD官网报价:13.19(100-499个);11.22(1000+个)

    AD5675RBRUZ-REEL7,封装:20-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:13.19(100-499个);11.22(1000+个)

    轻松满足您的AD芯片采购需求
    AD5675R的评估套件:

    EVAL-AD5675:AD5675和AD5676R评估板

    EVAL-AD5675SDZ/EVAL-AD5675RSDZ评估板可帮助客户快速进行新型AD5675/ AD5675R电路原型制作,并缩短设计时间。 AD5675/AD5675R采用2.7 V至5.5 V单电源供电。 AD5675R内置一个2.5 V基准电压源,最大输出电压为2.5 V至5 V。AD5675不包含内部基准电压源。因此,ADR431可作为2.5 V片内基准电压源。 如果需要,通过EXT_REF SMB连接器可施加不同的基准电压。

    ADI的AD5675/AD5675R相应数据手册上提供有关该器件的完整数据,使用评估板时,应同时参阅数据手册和本用户指南。

    评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供,便于用户设置AD5675/AD5675R。

    此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容,后者可在ADI网站上订购:www.analog.com。
