AD5674/AD5674R/AD5679/AD5679R 是提供缓冲电压输出的低功耗 16 通道 12/16 位数模转换器 (DAC)，包含 2.5 V、2 ppm/°C 内部基准电压源（默认启用）和增益选择引脚，可产生 2.5 V（增益 = 1）或 5 V（增益 = 2）的满量程输出。这些套件采用 2.7 V 至 5.5 V 单电源供电，并通过设计保证单调性。AD5674/AD5674R/AD5679/AD5679R 采用 28 引脚的引线框芯片级封装 (LFCSP)，并集成了上电复位 (POR) 电路，可确保 DAC 输出端上电并保持零位或中位，直到出现有效写入为止。AD5674/AD5674R/AD5679/AD5679R 具有关断模式，可将电流消耗降至 2 μA（典型值）。

产品特色

高通道密度：4 mm × 4 mm LFCSP 内封装 16 个通道。

高相对精度（积分非线性 (INL)）±4 LSB（最大值）。

低漂移 2.5 V 片内基准电压源。

应用

• 光收发器
• 基站功率放大器
• 过程控制（可编程逻辑控制器 (PLC) 输入/输出卡）
• 工业自动化
• 数据采集系统

• 高性能
  • 高相对精度(INL)：12位时最大±1 LSB
  • TUE：±0.14% FSR（最大值）
  • 偏置误差：±1.5 mV（最大值）
  • 增益误差：±0.06% FSR（最大值）
  • 低漂移、2.5 V基准电压源温度系数：2 ppm/°C（典型值）
  • 短路电流：40 mA

• 宽工作范围
  • 温度范围：−40°C至+125°C
  • 电源电压范围：2.7 V至5.5 V
• 简化实施方案
  • 用户可选增益：1或2（GAIN引脚）
  • 1.8 V逻辑兼容性
• 带回读或菊花链的50 MHz串行外设接口(SPI)
• 符合RoHS标准的28引脚、4 mm × 4 mm、LFCSP封装

AD5674BCPZ-1，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：11.77（100-499个）；10.01（1000+个）

AD5674BCPZ-1-RL7，封装：28-lead LFCSP (4mm x 4mm x 0.95mm w/EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：11.77（100-499个）；10.01（1000+个）

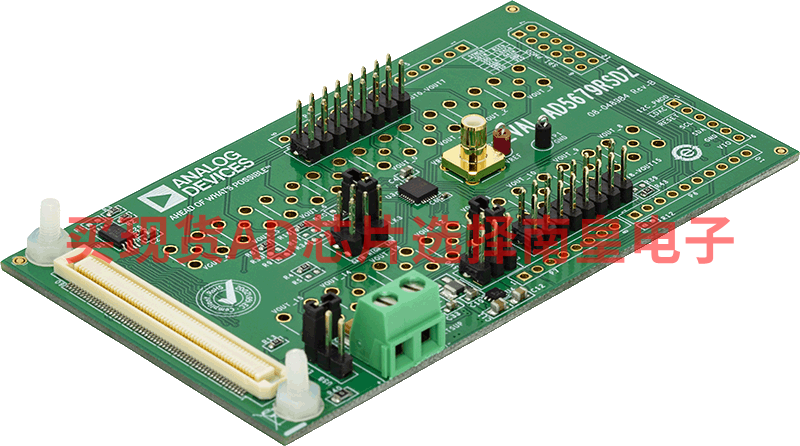

EVAL-AD5679R：AD5679R/AD5679/AD5674R/AD5674评估板

该用户指南对AD5679R 16位、16通道、电压输出、数模转换器(DAC)的EVAL-AD5679RSDZ操作进行详细说明。

EVAL-AD5679RSDZ允许用户快速进行AD5679R电路原型制作，并缩短设计时间。AD5679R采用2.7 V至5.5 V单电源供电。AD5679R内部集成2.5 V基准电压源，输出电压范围为2.5 V或5 V。

EVAL-AD5679RSDZ通过系统演示平台(SDP-B)板与PC的USB端口连接。分析|控制|评估(ACE)软件可从EVAL-AD5679RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5679R。还提供外设模块接口(PMOD)连接，以便在不使用SDP-B板的情况下将微控制器连接至评估板。通过PMOD连接使用微控制器时，必须断开SDP-B板，否则用户无法运行ACE软件。

EVAL-AD5679RSDZ与ADI公司的任意SDP-B板兼容，并可单独购买。图1显示了EVAL-AD5679RSDZ和SDP-B控制器板之间的典型连接。

有关完整详情，请参见AD5679R数据手册，使用EVAL-AD5679RSDZ时必须同时使用该用户指南与数据手册。

EVAL-AD5679RSDZ与AD5674/AD5674R/AD5679/AD5679R的所有型号兼容。
