AD5672R/AD5676R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。内置2.5 V、2 ppm/?C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5672R/AD5676R采用20引脚TSSOP和LFCSP封装，内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。AD5672R/AD5676R具有关断模式，此模式下的功耗典型值可降至1 μA。

产品聚焦

应用

• 光收发器
• 基站功率放大器
• 过程控制（可编程逻辑控制[PLC] I/O卡）
• 工业自动化
• 数据采集系统

• 高性能
  高相对精度(INL)：±3 LSB（最大值，16位）
  总非调整误差(TUE)：0.14% FSR（最大值）
  失调误差：±1.5 mV（最大值）
  增益误差：±0.06% FSR（最大值）
  低漂移2.5 V基准电压源：2 ppm/°C（典型值）
• 宽工作范围
  温度范围：?40°C至+125°C
  电源电压：2.7 V至5.5 V

• 易于实现
  用户可选增益：1或2（GAIN引脚）
  1.8 V逻辑兼容性
• 带回读或菊花链的50 MHz SPI
• 20引脚TSSOP和LFCSP封装，符合RoHS标准

AD5672RBCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.52（1000+个）

AD5672RBCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：6.52（1000+个）

AD5672RBRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：7.87（100-499个）；6.69（1000+个）

AD5672RBRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.87（100-499个）；6.69（1000+个）

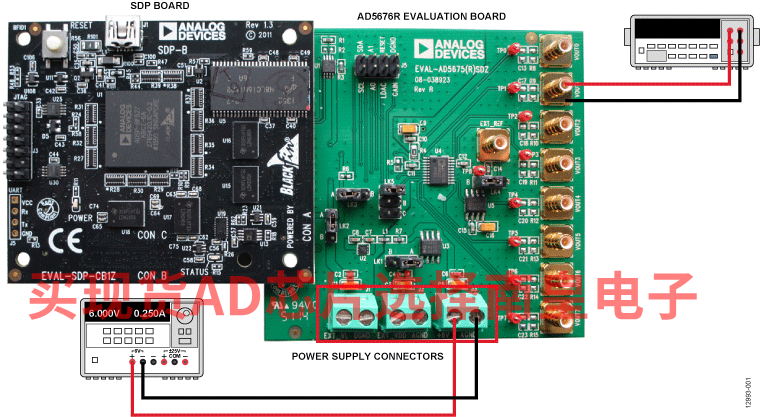

EVAL-AD5676：AD5676 / AD5676R 评估板

该用户指南对AD5676/AD5676R八通道、电压输出数模转换器(DAC)的评估板操作进行详细说明。

EVAL-AD5676SDZ/EVAL-AD5676RSDZ评估板可帮助客户快速进行新型AD5676/AD5676R电路原型制作，并缩短设计时间。 AD5676/AD5676R采用2.7 V至5.5 V单电源供电。 AD5676R内置一个2.5 V基准电压源，最大输出电压为2.5 V至5 V。AD5676不包含内部基准电压源。因此，ADR431可作为2.5 V片内基准电压源。 如果需要，通过EXT_REF SMB连接器可施加不同的基准电压。

ADI的AD5676/AD5676R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供，便于用户设置AD5676/AD5676R。

此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购： www.analog.com。
