AD5671R（八通道12位nanoDAC+，内置2 PPM/°C基准电压源和I2C接口）-AD代理

AD5671R的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：八通道12位nanoDAC+，内置2 PPM/°C基准电压源和I2C接口
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5671R的产品详情：

AD5671R/AD5675R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。内置2.5 V、2 ppm/?C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 AD5671R/AD5675R采用20引脚TSSOP和LFCSP封装，内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。 AD5671R/AD5675R具有关断模式，此模式下的功耗典型值可降至1 μA。

产品特色

高相对精度(INL)。
AD5671R（12位）： ±1 LSB（最大值）
AD5675R（16位）： ±3 LSB（最大值）

低漂移2.5 V片内基准电压源

应用

光收发器
基站功率放大器
过程控制（可编程逻辑控制[PLC] I/O卡）
工业自动化
数据采集系统

AD5671R的优势和特点：

高性能
高相对精度(INL)：
±3 LSB（最大值，16位）
总非调整误差(TUE)：0.14% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差： ±0.06% FSR最大值
低漂移2.5 V基准电压源： 2 ppm/°C（典型值）
宽工作范围
温度范围：−40°C至+125°C
电源电压：2.7 V至5.5 V

易于实现
用户可选增益：1或2（GAIN引脚）
1.8 V逻辑兼容性
400 kHz I2C兼容型串行接口
20引脚TSSOP和LFCSP封装，符合RoHS标准

AD5671R具体的完整产品型号参数及价格（美元）：

AD5671RBCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.52（1000+个）

AD5671RBCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：6.52（1000+个）

AD5671RBRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：7.87（100-499个）；6.69（1000+个）

AD5671RBRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.87（100-499个）；6.69（1000+个）

AD5671R的评估套件：

EVAL-AD5675：AD5675和AD5676R评估板

EVAL-AD5675SDZ/EVAL-AD5675RSDZ评估板可帮助客户快速进行新型AD5675/ AD5675R电路原型制作，并缩短设计时间。 AD5675/AD5675R采用2.7 V至5.5 V单电源供电。 AD5675R内置一个2.5 V基准电压源，最大输出电压为2.5 V至5 V。AD5675不包含内部基准电压源。因此，ADR431可作为2.5 V片内基准电压源。如果需要，通过EXT_REF SMB连接器可施加不同的基准电压。

ADI的AD5675/AD5675R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户设置AD5675/AD5675R。

此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购：www.analog.com。

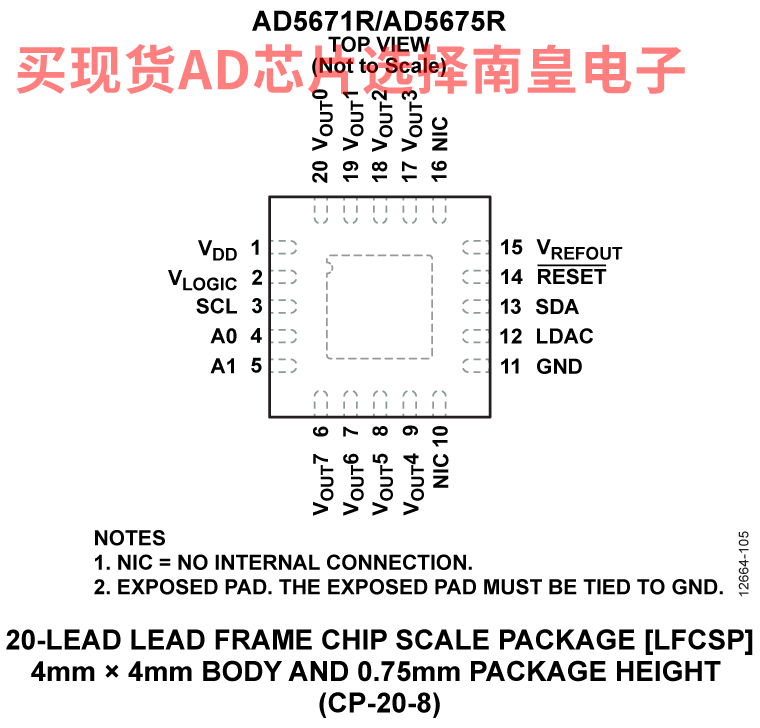

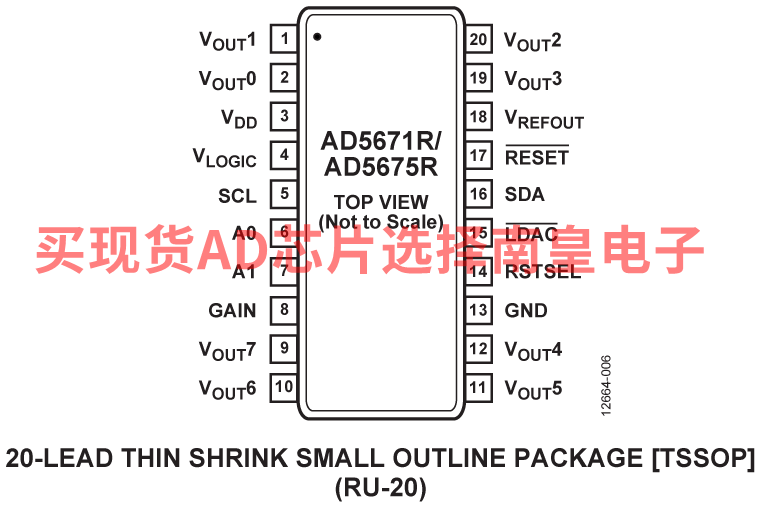

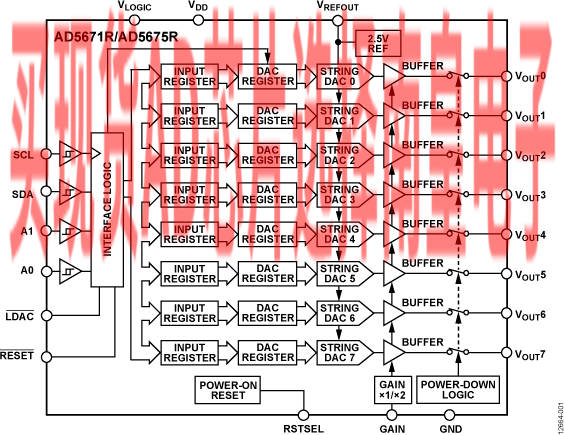

AD5671R的电路图解：

AD5671R的评估套件：
