AD5669R（8通道、16位、I2C 电压输出 denseDAC，集成5 ppm/°C片内基准电压源）-AD代理

AD5669R的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：8通道、16位、I2C 电压输出 denseDAC，集成5 ppm/°C片内基准电压源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5669R的产品详情：

AD5669R是一款低功耗、8通道、16位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

这款器件内置一个片内基准电压，内部增益为2。AD5669R-1内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围为2.5 V；AD5669R-2和AD5669R-3内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围为5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压则通过软件写入使能。

该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

产品特色

八通道16位DAC。

1.25 V/2.5 V、5 ppm/oC片内基准电压源。

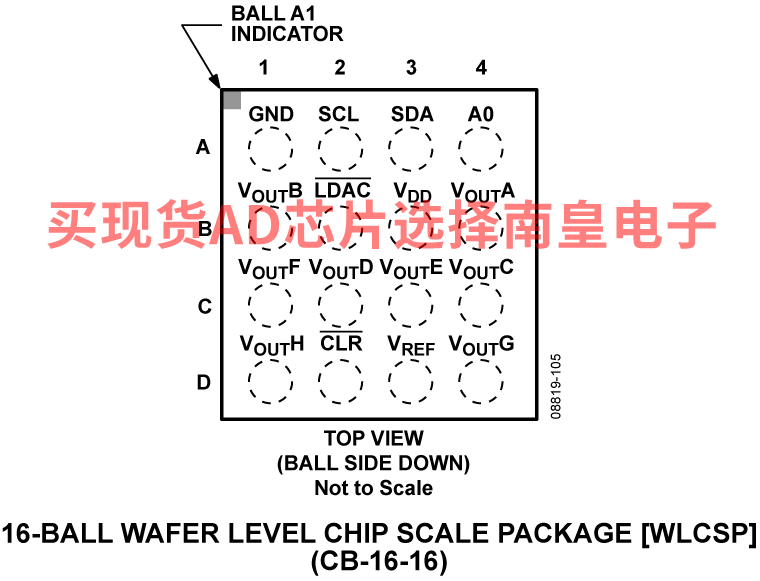

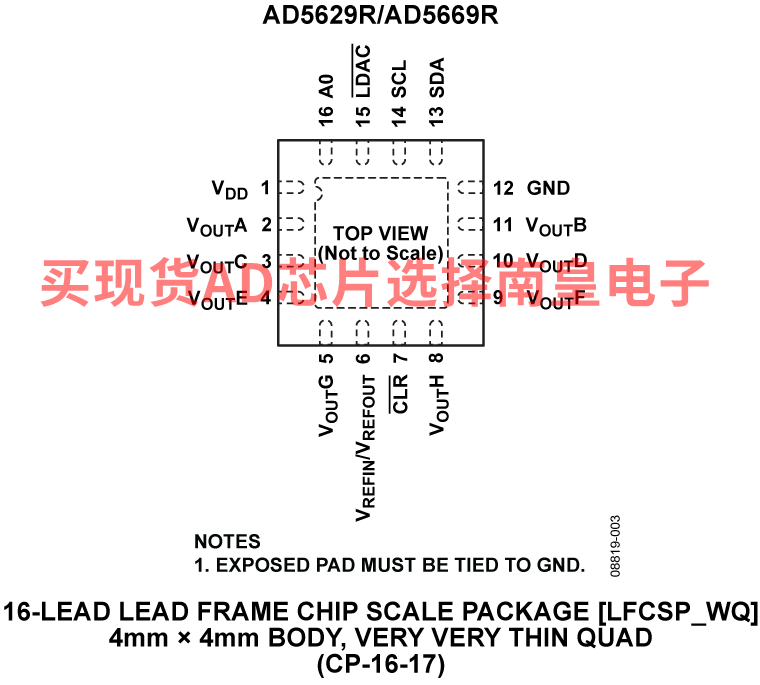

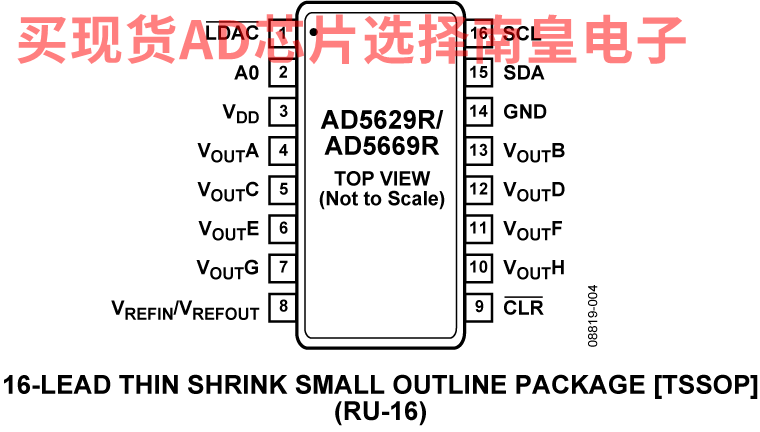

采用16引脚LFCSP和TSSOP封装，及16引脚WLCSP封装。

上电复位至0 V或中间电平。

关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。

应用
?光收发器
?功率放大器控制
?数据采集系统
?数字增益和失调电压调整

AD5669R的优势和特点：

低功耗、小尺寸、引脚兼容的八通道DAC： AD5669R: 16 位
AD5629R: 12 位
4mm X 4mm 16 引脚LFCSP和16引脚TSSOP封装
用户可选的1.25 V/2.5 V、5 ppm/ºC片内基准电压源
关断模式的功耗：400 nA (5 V)、200 nA (3 V)
2.7 V 至5.5 V电源供电

通过设计保证单调性
上电复位至零电平或中量程
3 种关断功能
硬件 LDAC 和 CLR 功能
I2C 兼容型串行接口支持标准(100 kHz)和快速(400 kHz)模式

AD5669R具体的完整产品型号参数及价格（美元）：

AD5669RACPZ-2-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：13.53（1000+个）

AD5669RACPZ-3-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：13.53（1000+个）

AD5669RARUZ-1，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：15.92（100-499个）；13.53（1000+个）

AD5669RARUZ-1-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：13.53（1000+个）

AD5669RBCBZ-1-R5，封装：16-Ball WLCSP (2.6mm x 2.6mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：13.53（1000+个）

AD5669RBCBZ-1-RL7，封装：16-Ball WLCSP (2.6mm x 2.6mm)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：13.53（1000+个）

AD5669RBCPZ-1-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：15.55（1000+个）

AD5669RBCPZ-1500R7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：15.55（1000+个）

AD5669RBCPZ-2-RL7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：15.55（1000+个）

AD5669RBCPZ-2500R7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：15.55（1000+个）

AD5669RBRUZ-2，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：18.3（100-499个）；15.55（1000+个）

AD5669RBRUZ-2-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：18.3（100-499个）；15.55（1000+个）

AD5669R的评估套件：

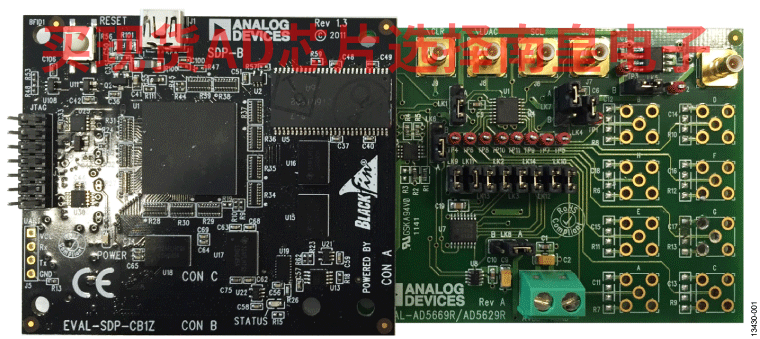

EVAL-AD5669R：AD5669R 评估板

EVAL-AD5629RSDZ/EVAL-AD5669RSDZ评估板可帮助客户快速进行新型AD5629R/AD5669R电路原型制作，并缩短设计时间。 AD5629R/AD5669R采用2.7 V至5.5 V单电源供电。 AD5629R/AD5669R内置1.25 V或2.5 V基准电压，并具有2.5 V或5 V的输出电压范围。上电时，内部基准电压源关闭，因而可以用外部基准电压；REF195可用作片内5 V基准电压源。上电后，必须写入该器件以打开内部基准电压源。

评估板通过SDP-B板与PC的USB端口连接。软件与评估板一同提供，便于用户编程设置AD5629R/AD5669R。

此评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购：www.analog.com。

ADI的AD5629R/AD5669R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和UG-867。
