AD5623R/AD5643R/AD5663R均属于nanoDAC系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出可达到2.5 V；AD5623R-5/AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。

上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5623R/AD5643R/AD5663R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色
1. 双通道、12/14/16位DAC。
2. 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
3. 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP两种封装。
4. 低功耗：3 V时典型功耗为0.6 mW，5 V时为1.25 mW。
5. AD5623R的建立时间（最大值）：4.5 μs。

应用

• 低功耗，最小的引脚兼容、双通道nanoDAC
  AD5663R: 16位
  AD5643R: 14位
  AD5623R: 12位
• 用户可选外部或内部基准电压
  默认使用外部基准电压
  1.25 V/2.5 V、5 ppm/°C片内基准电压源
• 10引脚MSOP和3 mm × 3 mm、LFCSP封装
• 2.7 V至5.5 V电源供电

• 通过设计保证单调性
• 上电复位至零电平
• 各通道独立关断
• 串行接口，速率最高达50 MHz
• 硬件LDAC和CLR功能

AD5663RBCPZ-3R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.64（100-499个）；5.64（1000+个）

AD5663RBCPZ-3REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.8（1000+个）

AD5663RBRMZ-3，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.64（100-499个）；4.8（1000+个）

AD5663RBRMZ-3REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.8（1000+个）

AD5663RBRMZ-5，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.64（100-499个）；4.8（1000+个）

AD5663RBRMZ-5REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.8（1000+个）

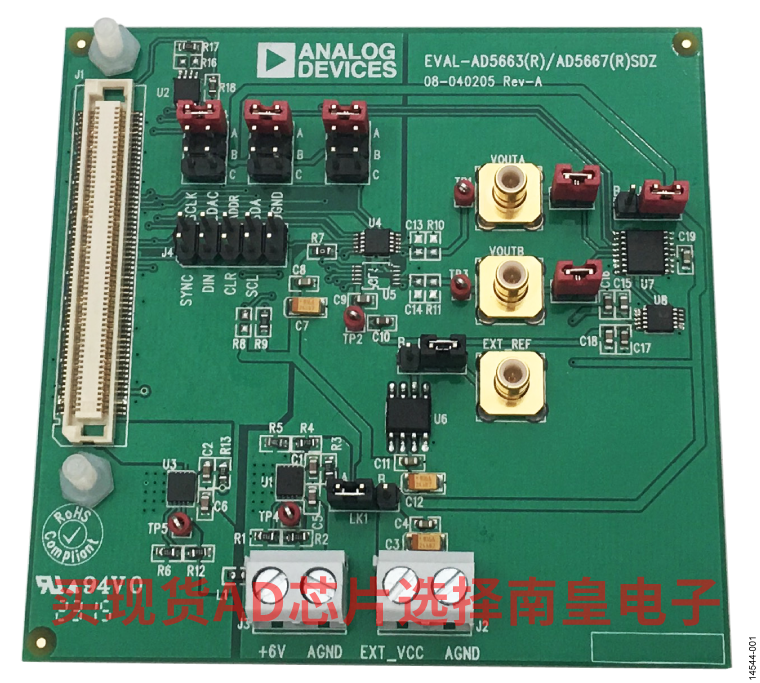

EVAL-AD5663R：AD5663R 评估板

评估板设计用于帮助用户使用提供的硬件和软件对该器件进行直接评估。评估板还可用于快速制作AD5663R/AD5667R原型，从而缩短设计时间。AD5663R/AD5667R采用2.7 V至5.5 V单电源供电。这些器件为16位、双通道、电压输出数模转换器(DAC)。AD5663R使用串行外设接口(SPI)进行配置和控制，而AD5667R使用I2C接口。

ADI相应的数据手册上有关于AD5663R/AD5667R的完整数据，使用评估板时，应同时参阅数据手册与本用户指南UG-991。

评估板通过SDP板与PC的USB端口连接。

该评估板需要EVAL-SDP-CB1Z板（SDP-B控制器板）。
