AD5663属于nanoDAC系列，是一款低功耗、双通道、16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5663需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V或中间电平(AD5663BRMZ-1)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，该器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，该器件具有低功耗特性，适合便携式电池供电设备。5 V时功耗为1.25 mW，关断模式下则降至2.4 µW。

它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

该器件采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器

• 低功耗、双通道、16位nanoDAC
• 相对精度：±12 LSB（最大值）
• 通过设计保证单调性

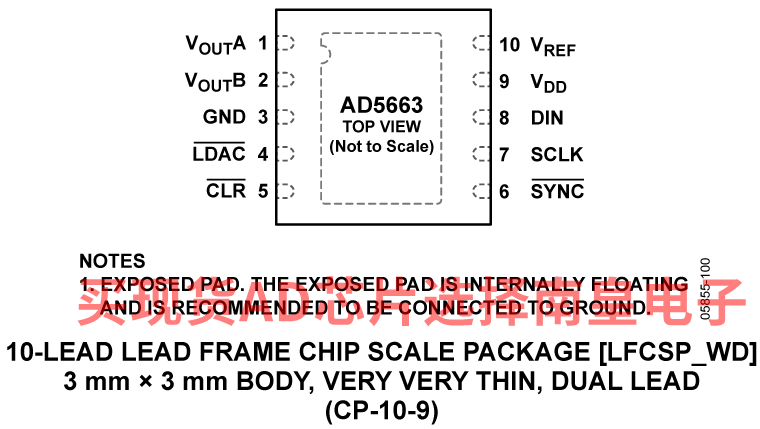

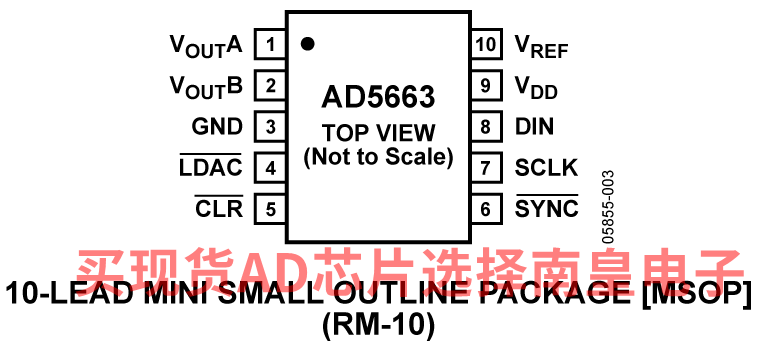

• 10引脚MSOP和3 mm × 3 mm、LFCSP_WD封装
• 2.7 V至5.5 V电源
• 各通道独立关断
• 上电复位至零电平或中间电平
• 硬件LDAC和CLR功能
• 串行接口：最高50 MHz

AD5663ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.47（100-499个）；3.8（1000+个）

AD5663ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.8（1000+个）

AD5663BCPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.37（1000+个）

AD5663BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.47（100-499个）；4.37（1000+个）

AD5663BRMZ-1，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.47（100-499个）；4.37（1000+个）

AD5663BRMZ-1REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.37（1000+个）

AD5663BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.37（1000+个）

EVAL-AD5663R：AD5663R 评估板

评估板设计用于帮助用户使用提供的硬件和软件对该器件进行直接评估。评估板还可用于快速制作AD5663R/AD5667R原型，从而缩短设计时间。AD5663R/AD5667R采用2.7 V至5.5 V单电源供电。这些器件为16位、双通道、电压输出数模转换器(DAC)。AD5663R使用串行外设接口(SPI)进行配置和控制，而AD5667R使用I2C接口。

ADI相应的数据手册上有关于AD5663R/AD5667R的完整数据，使用评估板时，应同时参阅数据手册与本用户指南UG-991。

评估板通过SDP板与PC的USB端口连接。

该评估板需要EVAL-SDP-CB1Z板（SDP-B控制器板）。
