AD5648（八通道、14位、SPI电压输出denseDAC，集成5 PPM/°C片内基准电压源）-AD代理

AD5648的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：八通道、14位、SPI电压输出denseDAC，集成5 PPM/°C片内基准电压源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5648的产品详情：

AD5648是一款低功耗、八通道、14位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5648内置一个片内基准电压源，内部增益为2。AD5648-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5648-2内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，可以将所有DAC更新至用户可编程码：零电平、中量程或满量程。

AD5648采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

八通道14位DAC。

1.25 V/2.5 V、5 ppm/oC片内基准电压源。

提供14引脚/16引脚TSSOP封装。

上电复位至0 V或中量程。

关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。

应用

光收发器

功率放大器控制

数据采集系统

数字增益和失调电压调整

AD5648的优势和特点：

低功耗，最小的引脚兼容、八通道DAC

AD5668: 16位

AD5648: 14位

AD5628: 12位
16引脚和14引脚TSSOP封装
1.25 V/2.5 V、5 ppm/ºC片内基准电压源
关断模式下的功耗：400 nA (5 V)，200 nA (3 V)
采用2.7 V至5.5 V电源供电，通过设计保证单调性

上电复位至零电平
3种关断功能
硬件/LDAC和/LDAC脚无效使能功能
/CLR功能，清零至可编程码
轨到轨工作

AD5648具体的完整产品型号参数及价格（美元）：

AD5648ARUZ-2，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：12.16（100-499个）；10.33（1000+个）

AD5648ARUZ-2REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.33（1000+个）

AD5648BRUZ-1，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：13.98（100-499个）；11.88（1000+个）

AD5648BRUZ-2，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：13.98（100-499个）；11.88（1000+个）

AD5648BRUZ-2REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：13.98（100-499个）；11.88（1000+个）

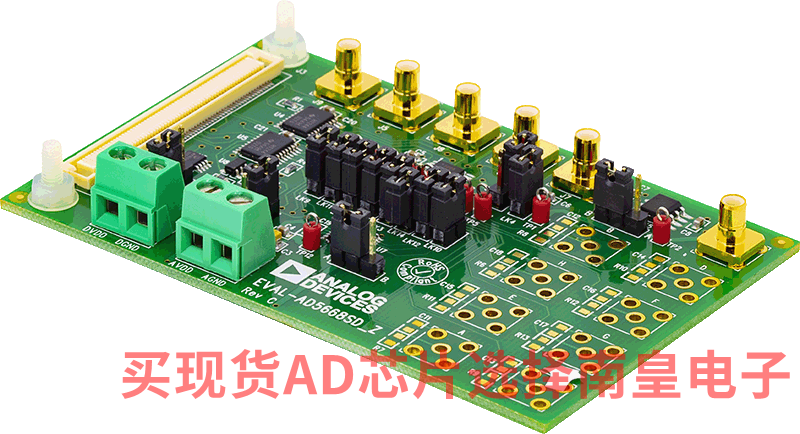

AD5648的评估套件：

EVAL-AD5668：AD5668 评估板- LFCSP/TSSOP

AD5668评估板包含连接和软件，使其可连接至EVAL-SDP-CB1Z系统演示平台Blackfin板，并通过此板由PC控制AD5668。EVAL-AD5668SDCZ采用LFCSP封装，EVAL-AD5668SDRZ采用TSSOP封装。

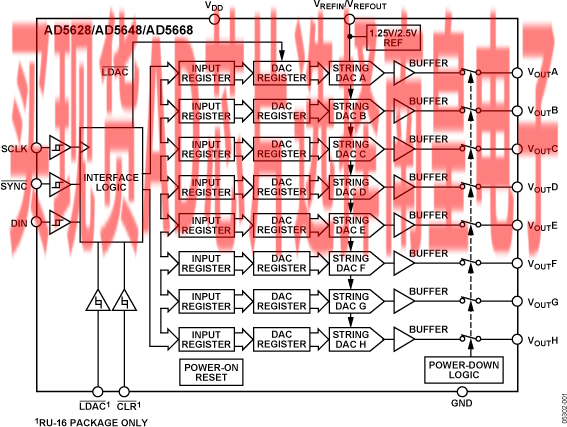

AD5648的电路图解：

AD5648的评估套件：
