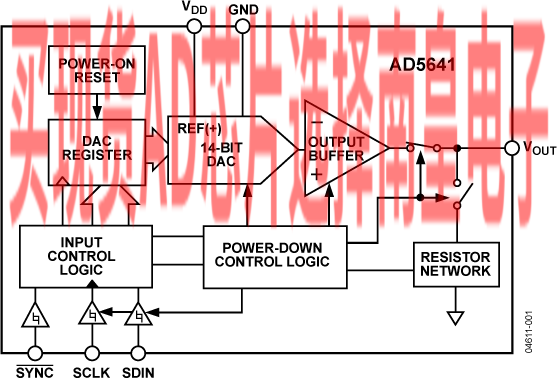

AD5641属于nanoDAC系列，是一款单通道、14位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时典型功耗为75 μA，采用小型LFCSP和SC70封装。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5641采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与SPI、QSPI、MICROWIRE、DSP接口标准兼容。这款器件的基准电压从电源输入获得，因此它具有最宽的动态输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。

AD5641具有关断特性，在关断模式下，器件在3 V时的典型功耗降至0.2 μA，并能提供软件可选的输出负载。可通过串行接口进入关断模式。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。这款nanoDAC器件将小尺寸封装与低功耗特性相结合，特别适合用来满足电平设置要求，例如在空间受限、对功耗敏感的应用中产生偏置或控制电压。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

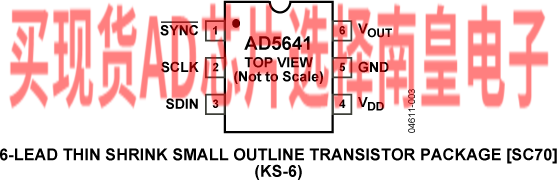

- 提供节省空间的6引脚LFCSP和SC70封装。
- 低功耗、单电源供电。AD5641采用2.7 V至5.5 V单电源供电，最大功耗为100 μA，非常适合电池供电的应用。
- 利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。
- 基准电压从电源获得。
- 高速串行接口，时钟速率最高达30 MHz。专为极低功耗应用设计。接口仅在写周期期间上电。
- 关断功能。关断模式下，3 V时DAC的典型功耗为0.2 μA。
- 上电复位，具有掉电检测功能。

应用- 电平设置 - 便携式电池供电仪表 - 数字增益和失调电压调整- 可编程电压源和电流源 - 可编程衰减器

数据手册，Rev. C，10/07

• 6引脚LFCSP和SC70封装
• 微功耗工作：100 μA（最大值，5 V）
• 关断模式：0.2 μA（典型值，3 V）
• 单通道14位DAC
• B级积分非线性(INL)：±4 LSB
• A级积分非线性(INL)：±16 LSB

• 2.7 V至5.5 V电源供电
• 通过设计保证单调性
• 上电复位至0 V，具有掉电检测功能
• 3种关断功能
• 低功耗，串行接口采用施密特触发式输入
• 片内轨到轨输出缓冲放大器
• SYNC中断设置
