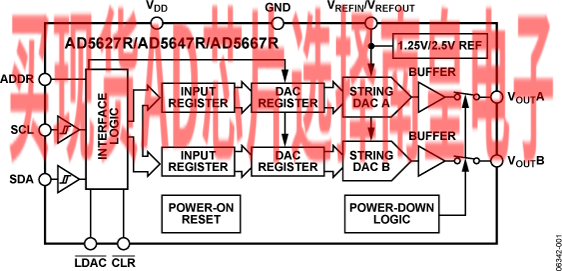

AD5627R/AD5647R/AD5667R和AD5627/AD5667均属于nanoDAC系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I2C兼容型串行接口。

AD5627R/AD5647R/AD5667R均内置一个片内基准电压源。AD56x7RBCPZ内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x7RBRMZ内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。AD5667和AD5627需利用外部基准电压来设置DAC的输出范围。

AD56x7R/AD56x7内置一个上此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选的输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD56x7R/AD56x7采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。

应用- 过程控制 - 数据采集系统 - 便携式电池供电仪表 - 数字增益和失调电压调整- 可编程电压源和电流源 - 可编程衰减器

数据手册， Rev. 0, 1/07

• 低功耗，最小的引脚兼容、双通道nanoDAC
• AD5627R/AD5647R/AD5667R：12/14/16位，1.25 V/2.5 V、5 ppm/°C片内基准电压源
• AD5627/AD5667：12/16位，只能使用外部基准电压源

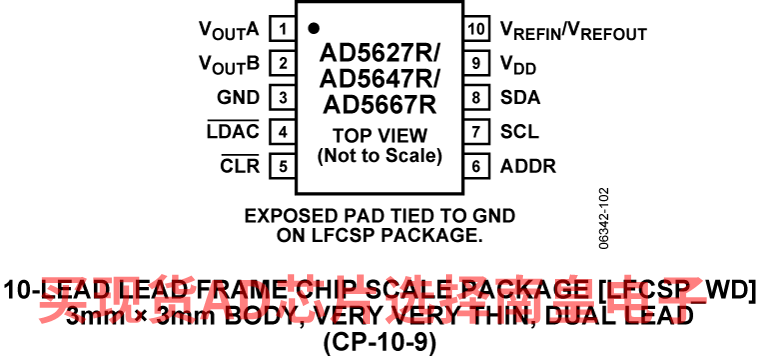

• 3 mm x 3 mm、LFCSP和10引脚MSOP封装
• 2.7 V至5.5 V电源供电

• 通过设计保证单调性
• 上电复位至零电平
• 各通道独立关断
• 硬件LDAC和CLR功能
• I2C兼容型串行接口，支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)三种模式

AD5627RBCPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.04（1000+个）

AD5627RBRMZ-1，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.56（100-499个）；3.04（1000+个）

AD5627RBRMZ-1REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.04（1000+个）

AD5627RBRMZ-2，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.56（100-499个）；3.04（1000+个）

AD5627RBRMZ-2REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.04（1000+个）

EVAL-AD5667R：AD5667R 评估板

评估板设计用于帮助用户使用提供的硬件和软件对该器件进行直接评估。评估板还可用于快速制作AD5663R/AD5667R原型，从而缩短设计时间。AD5663R/AD5667R采用2.7 V至5.5 V单电源供电。这些器件为16位、双通道、电压输出数模转换器(DAC)。AD5663R使用串行外设接口(SPI)进行配置和控制，而AD5667R使用I2C接口。

ADI相应的数据手册上有关于AD5663R/AD5667R的完整数据，使用评估板时，应同时参阅数据手册与本用户指南UG-991。

评估板通过SDP板与PC的USB端口连接。

该评估板需要EVAL-SDP-CB1Z板（SDP-B控制器板）。
