AD5624R/AD5644R/AD5664R均属于nanoDAC系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624R/AD5644R/AD5664R均内置一个片内基准电压源。AD56x4R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x4R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。内部基准电压源通过软件写入启用。

上述器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5624R/AD5644R/AD5664R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色
- 四通道、12/14/16位DAC。
- 1.25 V/2.5 V、5 ppm/oC片内基准电压源
- 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
- 低功耗；3 V时典型功耗为1.32 mW，5 V时为2.25 mW。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

• 低功耗，最小的引脚兼容、四通道nanoDAC

  AD5664R: 16位
  AD5644R: 14位
  AD5624R: 12位
• 用户可选外部或内部基准电压，默认使用外部基准电压，1.25 V/2.5 V、5 ppm/°C片内基准电压源
• 10引脚MSOP和3 mm × 3 mm、LFCSP_WD封装
• 2.7 V至5.5 V电源供电

• 通过设计保证单调性
• 上电复位至零电平
• 各通道独立关断
• 串行接口，时钟速率最高达50 MHz

AD5624RBCPZ-3R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.69（100-499个）；5.69（1000+个）

AD5624RBCPZ-3REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.84（1000+个）

AD5624RBCPZ-5R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.69（100-499个）；5.69（1000+个）

AD5624RBCPZ-5REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.84（1000+个）

AD5624RBRMZ-3，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.97（100-499个）；5.07（1000+个）

AD5624RBRMZ-3REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.07（1000+个）

AD5624RBRMZ-5，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.97（100-499个）；5.07（1000+个）

AD5624RBRMZ-5REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.07（1000+个）

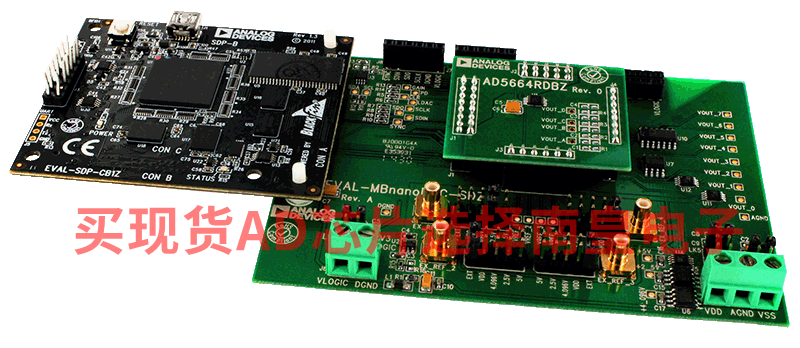

EVAL-AD5664R：AD5664R 评估板

不再提供EVAL-AD5664REBZ（基于Cypress）。请使用EVAL-AD5664RDBZ（基于SDP）。

EVAL-AD5664RDBZ评估板可帮助用户快速进行新型AD5664R电路原型制作，并缩短设计时间。AD5664R采用2.7 V至5.5 V单电源供电。

有关完整数据，请参见AD5664R数据手册，使用EVALAD5664RDBZ评估板时必须同时参考用户指南UG-986与数据手册。

EVAL-AD5664RDBZ评估板通过SDP-B控制器板与PC的USB端口连接。用户可通过EVAL-AD5664RDBZ产品页面下载软件，对AD5664R进行编程设置。

EVAL-AD5664RDBZ评估板需要EVALSDP-CB1Z板（SDP-B控制器板）。
