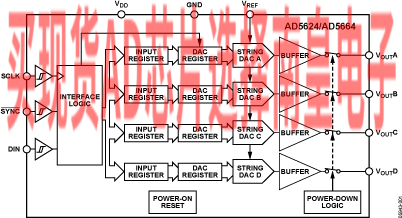

AD5624/AD5664均属于nanoDAC 系列，分别是低功耗、四通道、12/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624/AD5664需利用外部基准电压来设置DAC的输出范围。上述器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为2.25 mW，省电模式下则降至2.4 μW。

AD5624/AD5664内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5624/AD5664采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

相对精度：±12 LSB（最大值）。

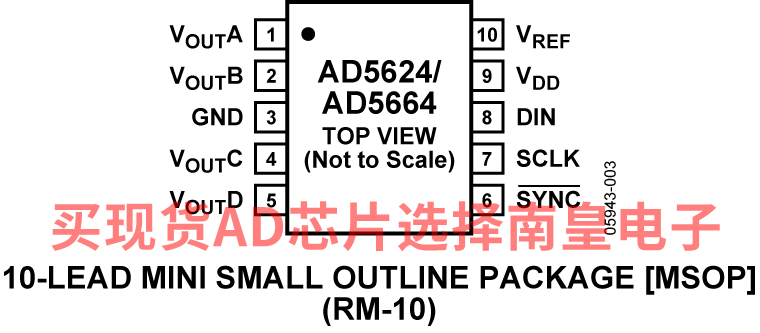

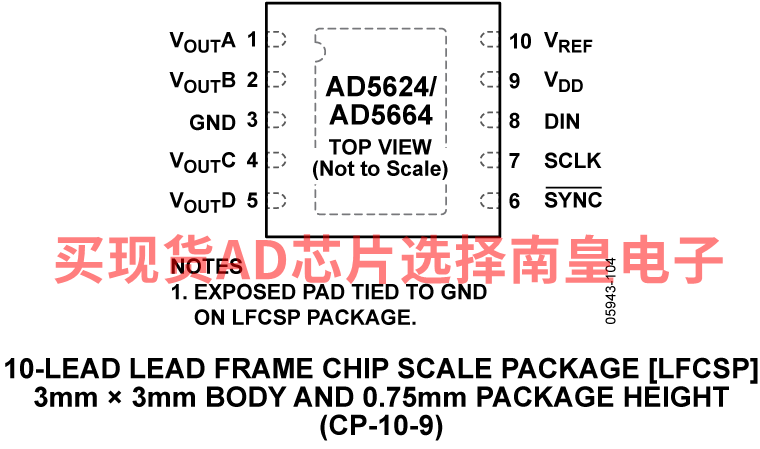

提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。

低功耗；3 V时典型功耗为1.32 mW，5 V时为2.25 mW。

建立时间（最大值）：4.5 μs (AD5624)、7 μs (AD5664)。

应用

- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

• 低功耗四通道nanoDAC：12位
• 通过设计保证单调性
• 相对精度：±12 LSB（最大值）
• 10引脚MSOP和3 mm x 3 mm、LFCSP_WD封装
• 电源电压：2.7 V至5.5 V
• 上电复位至0 V
• 各通道独立关断
• 串行接口，时钟速率最高达50 MHz

AD5624BCPZ-R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.46（100-499个）；5.46（1000+个）

AD5624BCPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.64（1000+个）

AD5624BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.46（100-499个）；4.64（1000+个）

AD5624BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.64（1000+个）

EVAL-AD5664R：AD5664R 评估板

不再提供EVAL-AD5664REBZ（基于Cypress）。请使用EVAL-AD5664RDBZ（基于SDP）。

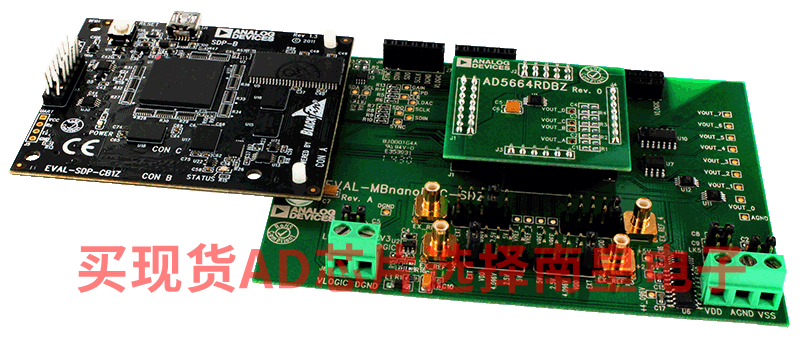

EVAL-AD5664RDBZ评估板可帮助用户快速进行新型AD5664R电路原型制作，并缩短设计时间。AD5664R采用2.7 V至5.5 V单电源供电。

有关完整数据，请参见AD5664R数据手册，使用EVALAD5664RDBZ评估板时必须同时参考用户指南UG-986与数据手册。

EVAL-AD5664RDBZ评估板通过SDP-B控制器板与PC的USB端口连接。用户可通过EVAL-AD5664RDBZ产品页面下载软件，对AD5664R进行编程设置。

EVAL-AD5664RDBZ评估板需要EVALSDP-CB1Z板（SDP-B控制器板）。
