AD5622的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：2.7 V至5.5 V、小于100 nanoA、12位nanoDAC数模转换器，内置I2C兼容型接口，采用SC70小型封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5622的产品详情：

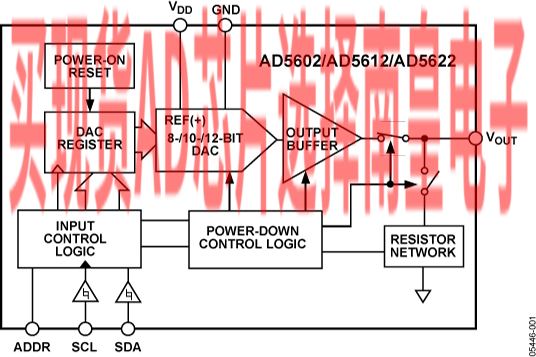

AD5602/AD5612/AD5622均属于nanoDAC系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时功耗小于100 μA，采用LFCSP和SC70小型封装。每个DAC都内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5602/AD5612/AD5622采用双线式I2C兼容型串行接口，能够以标准(100 KHz)、快速(400 KHz)及高速(3.4 MHz)三种模式工作。

三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。各器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在3 V时的功耗降至150 nA以下，并提供软件可选输出负载。器件可通过串行接口进入关断模式。在正常工作模式下，AD5602/AD5612/AD5622具有低功耗特性，非常适合便携式电池供电设备。5 V时的功耗为0.4 mW。

产品聚焦

提供6引脚SC70封装。

最大功耗为100 μA，单电源工作。该器件采用2.7 V至5.5 V单电源供电，3 V时典型功耗为0.2 mW，5 V时为0.5 mW，因而特别适合电池供电应用。

利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。

基准电压从电源获得。

标准、快速及高速模式I2C接口。

专为极低功耗应用设计。

关断功能。关断模式下，3 V时DAC的典型功耗小于150 nA。

上电复位时进行掉电检测。

应用

过程控制
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器

AD5622的优势和特点：

单通道8、10、12位DAC，2 LSB INL
6引脚LFCSP和SC70封装
微功耗工作：5 V时100 µA（最大值）
关断模式：<150 nA (3 V)
电源电压：2.7 V至5.5 V

通过设计保证单调性
上电复位至0 V，具有掉电检测功能
3种关断功能
I2C兼容型串行接口，支持标准(100 KHz)、快速(400 KHz)和高速(3.4 MHz)模式
片内轨到轨输出缓冲放大器

AD5622具体的完整产品型号参数及价格（美元）：

AD5622AKSZ-2500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.78（1000+个）

AD5622AKSZ-2REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.78（1000+个）

AD5622BKSZ-2500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.05（1000+个）

AD5622BKSZ-2REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.05（1000+个）

AD5622WKSZ-1500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（1000+个）

AD5622YKSZ-1500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.51（1000+个）

AD5622YKSZ-1REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.51（1000+个）

AD5622YKSZ-2500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.37（1000+个）

AD5622YKSZ-2REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.37（1000+个）
