AD5601/AD5611/AD5621均属于nanoDAC系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时典型功耗为75 μA，采用小型LFCSP和SC70封装。这些器件内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5601/AD5611/AD5621采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与SPI、QSPI、MICROWIRE、DSP接口标准兼容。

三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。

此外还具有省电特性，在省电模式下，器件在3 V时的典型功耗降至0.2 μA，并且提供可由软件选择的输出负载。可通过串行接口进入关断模式。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。这些nanoDAC器件将小尺寸封装与低功耗特性相结合，特别适合用来满足电平设置要求，例如在空间受限、对功耗敏感的应用中产生偏置或控制电压。

产品特色

应用

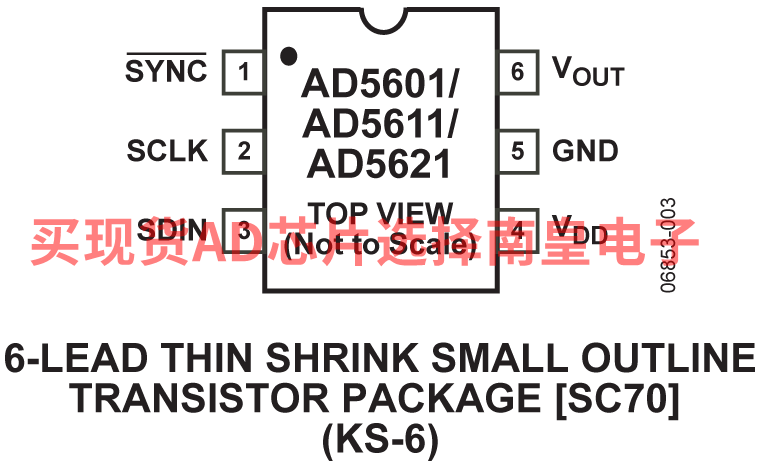

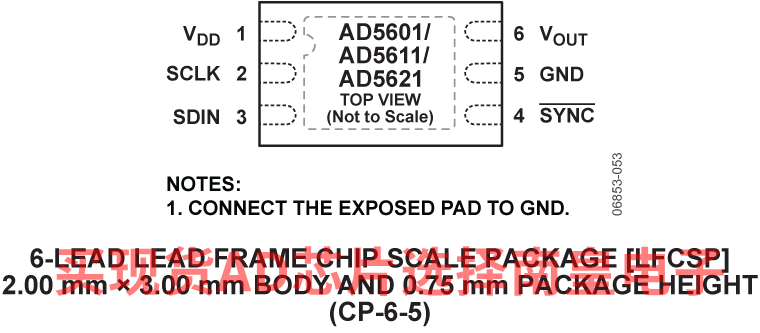

• 6引脚SC70和LFCSP封装
• 微功耗工作：5 V时最大电流100 μA
• 关断模式：0.2 μA（典型值，3 V）
• 电源电压：2.7 V至5.5 V
• 通过设计保证单调性
• 上电复位至0 V，具有掉电检测功能
• 3种关断功能
• 低功耗串行接口，采用施密特触发式输入
• 片内轨到轨输出缓冲放大器

• SYNC中断设置
• 极小的零点误差
• AD5601缓冲8位DAC
  • B级：±0.5 LSB INL
• AD5611缓冲10位DAC
  • B级：±0.5 LSB INL
  • A级：±4 LSB INL
• AD5621缓冲12位DAC
  • B级：±1 LSB INL
  • A级：±6 LSB INL

AD5621ACPZ-RL7，封装：6-Lead LFCSP (3mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.01（1000+个）

AD5621AKSZ-500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.01（1000+个）

AD5621AKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.01（1000+个）

AD5621BKSZ-500RL7，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.16（1000+个）

AD5621BKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.16（1000+个）

EVAL-AD5621：AD5621 评估板

AD5621评估板包含USB连接和软件，可通过PC控制AD5621。
