AD5600的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单电源电压输出DAC
功能描述：高温、16 位、非缓冲式电压输出 DAC、SPI 接口
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5600的产品详情：

AD5600 是一款专为高温运行而设计的单通道、16 位分辨率、电压输出数模转换器 (DAC)。

AD5600 在规定温度范围内保证 16 位单调性，采用 2.7 V 至 5.5 V 单电压电源工作。

对于空间受限的应用，AD5600 可提供 10 引脚 MSOP 封装，规定工作温度范围为 −55°C 至 +175°C。该封装专为在极端温度下保持可靠性而设计 (包括单金属引线键合)，并具备在较高额定温度下持续运行长达 1000 小时的能力。

AD5600 使用一个多功能 3 线式串行外设接口 (SPI)，该接口与 50 MHz SPI、QSPI、MICROWIRE 和 DSP 接口标准兼容。

AD5600 隶属于 ADI 公司不断成长的符合高温工作环境要求的产品系列。有关可用高温产品的完整选项，请参阅 www.analog.com/hightemp 上提供的高温产品列表和鉴定数据。

产品特色

16 位单调 DAC

2.7 V 至 5.5 V 单电源工作

可兼容 1.8 V 逻辑电路

宽工作温度范围：−55°C 至 +175°C

应用

井下钻进和仪表
重工业
高温环境

AD5600的优势和特点：

高温运行：−55°C 至 +175°C
16 位分辨率
完全单调
3 线 SPI
上电复位功能
硬件 LDAC 功能

2.7 V 至 5.5 V 单电源供电
小尺寸

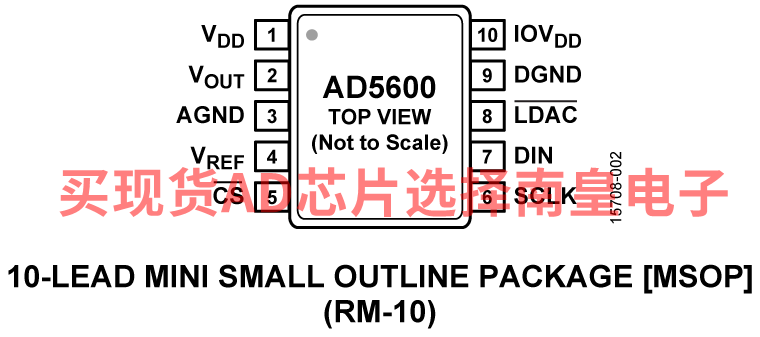

10 引脚、3 mm × 3 mm、单金属线焊 MSOP

1.8 V 逻辑兼容

AD5600具体的完整产品型号参数及价格（美元）：

AD5600HRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 175C，AD官网报价：126.5（100-499个）；121（1000+个）

AD5600的评估套件：

EVAL-AD5600PMDZ：AD5600 评估板

该用户指南详细介绍了用于 AD5600 电压输出数模转换器 (DAC) 的 EVAL-AD5600PMDZ 的工作原理。

EVAL-AD5600PMDZ 旨在帮助用户对 AD5600 电路进行快速原型设计并缩短设计时间。AD5600 由 2.7 V 至 5.5 V 单电源供电。EVALAD5600PMDZ 还包含高温 ADR225 基准电压源和 AD8634 缓冲器。

EVAL-AD5600PMDZ 通过系统演示平台 (SDP) 板和 SDP-PMDIB1Z 板连接到 PC 的 USB 端口。可以通过 EVAL-AD5600PMDZ 产品页下载 ACE 软件，与评估板结合使用，使用户能够对 AD5600 进行编程。在没有 SDP 板的情况下，还可以使用外设模块 (PMOD) 连接方式将微控制器连接到评估板。请注意，通过 PMOD 连接方法使用微控制器时，必须断开 SDP 板，且用户无法操作 ACE 软件。

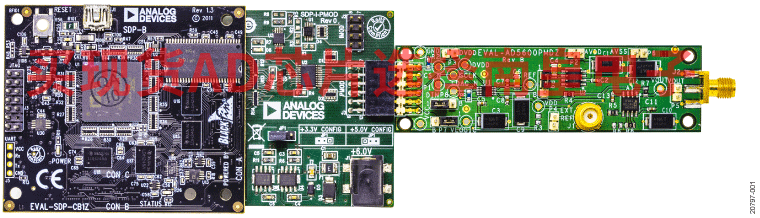

EVAL-AD5600PMDZ 兼容 ADI 公司的任何 SDP 板（可单独购买）。图 1 显示了 EVAL-AD5600PMDZ、EVAL-SDP-CB1Z 板（SDP-B 控制器板）和 SDP-PMD-IB1Z。

有关完整的详细信息，请参阅 AD5600 数据手册，在使用 EVALAD5600PMDZ 时，必须同时参阅该数据手册和本用户指南。

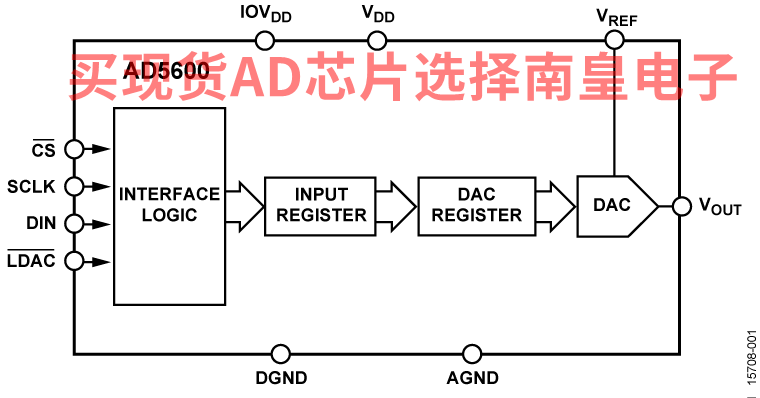

AD5600的电路图解：

AD5600的评估套件：
