AD5592R/AD5592R-1集成8个可单独配置为数模转换器(DAC)输出、模数转换器(ADC)输入、数字输出或数字输入的I/Ox引脚（I/O0至I/O7）。I/Ox引脚配置为模拟输出时，由12位DAC驱动。DAC输出范围为0 V至VREF，或0 V至2 × VREF。I/Ox引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。ADC输入范围为0 V至VREF，或0 V至2 × VREF。ADC的总吞吐速率为400 kSPS。I/Ox引脚还可配置为数字、通用输入或输出(GPIO)引脚。通过串行外设接口(SPI)执行写/读操作，可分别访问GPIO写数据寄存器或GPIO读配置寄存器，从而置位或回读GPIO引脚状态。

AD5592R/AD5592R-1集成2.5 V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。温度值回读为ADC读序列的一部分。

AD5592R/AD5592R-1提供16引脚2 mm × 2 mm WLCSP、16引脚3 mm × 3 mm LFCSP和16引脚TSSOP三种封装。AD5592R/AD5592R-1的工作温度范围为−40 °C (TA)至+125 °C (TJ)。

应用

• 控制与监控
• 通用模拟和数字输入/输出

• 下载AD5592R-1-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
• 可配置的8通道ADC/DAC/GPIO
• 可配置为下列任意组合：
  • 8个12位DAC通道
  • 8个12位ADC通道
  • 8个通用数字输入/输出引脚
• 集成温度传感器

• SPI接口
• 电源电压：2.7 V至5.5 V
• 1.8 V逻辑兼容性(AD5592R-1)
• 提供下列封装：
  • 16引脚、2 mm × 2 mm WLCSP封装
  • 16引脚、3 mm x 3 mm LFCSP封装
  • 16引脚TSSOP封装
• 通过AEC-Q100汽车应用认证

AD5592R-1-KGD-PT，封装：CHIPS OR DIE，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：

AD5592RBCBZ-1-RL7，封装：16-Ball WLCSP (1.96mm x 1.96mm)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.58（1000+个）

AD5592RBCBZ-RL7，封装：16-Ball WLCSP (1.96mm x 1.96mm)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.58（1000+个）

AD5592RBCPZ-1-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.58（1000+个）

AD5592RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.58（1000+个）

AD5592RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：4.2（100-499个）；3.58（1000+个）

AD5592RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.2（100-499个）；3.58（1000+个）

AD5592RWBCPZ-1-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

AD5592RWBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

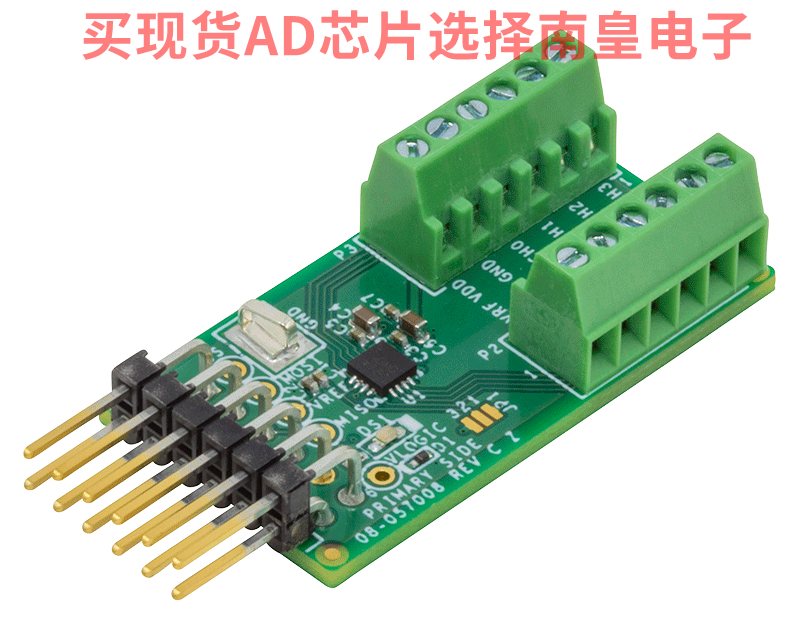

EVAL-AD5592R-PMDZ：是一款灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、SPI接口PMOD模块。

PMOD兼容评估/原型制作板是一款灵活的8通道、12位、可配置ADC/DAC/GPIO，集成片内基准电压源、SPI接口PMOD模块。该板用作全功能产品评估板的低成本替代方案，提供端子板连接，无需额外的信号调理。 直接的电气和物理连接都能帮助您快速启动硬件和软件，以便开发您的解决方案。

许多MCU或FPGA开发板上还提供SPI PMOD外设连接器，其中EVAL-AD5592R-PMDZ可直接连接到这些系统中。进行原型制作时，该板与ADICUP3029开发平台一起使用，并可使用下方的参考代码定制您自己的代码。

EVAL-AD5592R：AD5592R 评估板

EVAL-AD5592R-1SDZ评估板可帮助客户快速进行新型AD5592R-1电路原型制作，并缩短设计时间。 AD5592R-1采用2.7 V至5.5 V单电源供电，内置2.5 V基准电压源，可提供2.5 V至5 V范围的输出电压。另外，还可使用外部基准电压源（评估板提供2.5 V基准电压源）来提供0 V至VREF或0 V至2 × VREF输出。

AD5592R-1产品数据手册提供该器件的完整数据，使用评估板时应同时参考用户指南与数据手册。

EVAL-AD5592R-1SDZ评估板通过EVAL-SDP-CB1Z SDP板与PC的USB端口连接。 软件与评估板一同提供，便于用户设置AD5592R-1。

评估套件内容
EVAL-AD5592R-1SDZ评估板 光盘包含 可自行安装的评估软件，允许用户控制该板，并使用器件的全部功能 EVAL-AD5592R-1SDZ用户指南电子版
其他设备与软件要求
EVAL-SDP-CB1Z系统演示平台，包括USB电缆 运行Windows XP SP2、Windows Vista或Windows 7，且带有USB 2.0端口的PC
在线资源
文档要求
AD5592R-1数据手册
EVAL-AD5592R-1SDZ用户指南 软件要求
AD5592R-1评估软件（可从EVAL-AD5592R-1SDZ产品页面下载）
