AD5590是一款16通道输入与16通道输出模拟I/O端口，具有8个采用4.5V～5.25V单电源供电的可配置放大器。AD5590的16个输入通道以多路复用方式进入1 MSPS、12位逐次逼近型ADC，ADC内置的序列器允许对预先编程选择的通道进行依次转换。该ADC内置一个低噪声、宽带宽采样保持放大器，可处理1 MHz以上的输入频率。

转换过程和数据采集过程通过ASYNC 和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在ASYNC 的下降沿进行采样，而转换同时在此处启动。该ADC无流水线延迟。通过设置控制寄存器中的相关位，ADC的模拟输入范围可以在0 V至VREFA输入或0 V至2 × VREFA之间选择，可采用标准二进制式或二进制补码输出编码。转换时间取决于ASCLK频率，该频率同时也用作转换控制的主时钟。

AD5590的DAC部分包含16个12位DAC，分成两组，每组8个DAC。每组均有一个片内基准电压源。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源则通过软件写入启用。

AD5590内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。各DAC通道还具有独立省电特性，在省电模式下，可降低器件功耗，并提供软件可选输出负载。利用 LDAC 功能可以同时更新DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步 CLR 功能，可以将DAC更新至用户可编程码：零电平、中间量程或满量程。

AD5590内置8个低噪声、单电源放大器。需要时，可以用这些放大器调理ADC、DAC或其它独立电路的信号。

应用

• 光学线卡（监视与控制）
• 基站
• 通用模拟I/O
• 监测与控制

• 12位逐次逼近型ADC
• 16路输入，内置序列器
• 高吞吐量：1 MSPS
• 宽输入带宽：70 dB SNR
  fIN = 50 kHz
• 16路输出，内置12位DAC
• 2.5 V片内基准电压源
• 硬件LDAC 和 LDAC 无效使能功能
• 轨到轨工作

• 运算放大器
• 失调电压：2.2 mV（最大值）
• 低输入偏置电流：1 pA（最大值）
• 单电源供电
• 低噪声：22 nV/√Hz
• 单位增益稳定
• 灵活的串行接口：
  SPI/QSPI/MICROWIRE/DSP兼容
• 欲了解更多特性，请参考数据手册

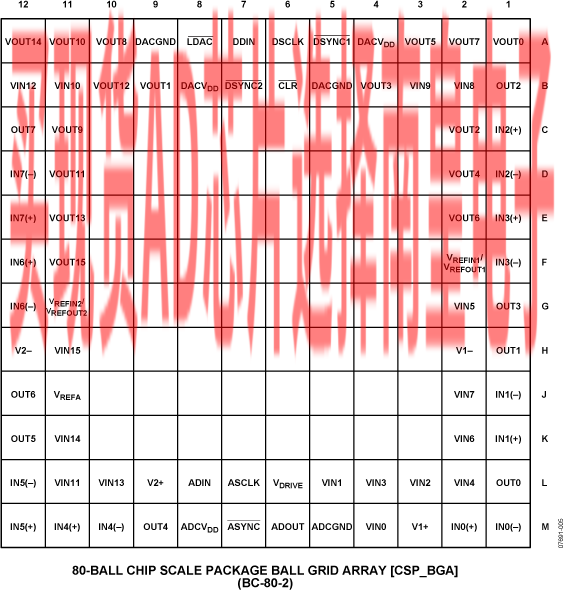

AD5590BBCZ，封装：80-Ball CSPBGA (10mm x 10mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：24.08（100-499个）；22.1（1000+个）

EVAL-AD5590：AD5590 评估板

该评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD5590的寄存器编程。AD5590通过USB接口来控制。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
