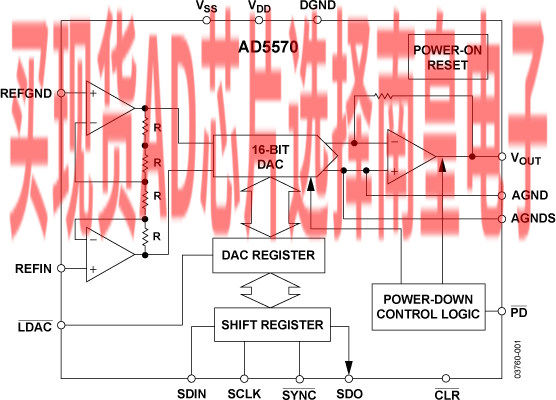

AD5570是一款单通道、16位、串行输入、电压输出数模转换器(DAC)，采用±11.4 V至±16.5 V电源供电。积分非线性(INL)和微分非线性(DNL)误差均精确到1 LSB。上电期间，当电源电压变化时，VOUT通过一个低阻抗路径箝位在0 V。

AD5570 DAC内置一组配套基准电压缓冲，因而可以使用单一正基准电压。REFIN上的电压经过增益放大和内部反相，为DAC内核提供正、负基准电压。将基准电压缓冲置于芯片上，则无需使用变换器、精密放大器和电阻等外部元件，从而缩减总体尺寸与成本。

AD5570采用多功能三线式接口，并且与SPI、QSPI、MICROWIRE、DSP接口标准兼容。器件输入数据格式为16位串行字。可以通过SDO引脚获得串行数据，用于菊花链配置。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。

AD5570具有多种特性，其中 LDAC 可用来更新DAC的输出。该器件还具有省电引脚(PD ，可以将DAC置于低功耗状态， CLR 引脚则可以将输出清零至0 V。

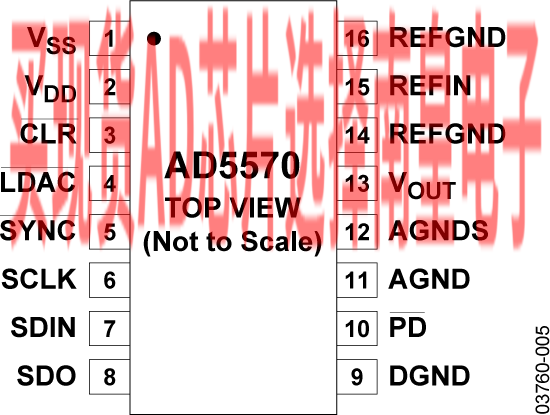

AD5570采用16引脚SSOP封装。

产品聚焦
1. INL和DNL最大值均为1 LSB。
2. 缓冲电压输出最高可达±14 V。
3. 上电期间输出受控。
4. 片内基准电压缓冲。
5. 宽工作温度范围：?40°C至+125°C。

应用
- 工业自动化
- 自动测试设备
- 过程控制
- 数据采集系统
- 通用仪器仪表

• 完全16位性能
• INL和DNL最大值均为1 LSB
• 输出电压范围最高可达±14 V
• 片内基准电压缓冲，无需负基准电压
• 温度范围：−40°C 至 +85°C（A/B级），−40°C 至 +125°C（W/Y级）
• 上电期间输出受控

• 0.003%建立时间：10 µs
• 清零至0 V功能
• 输出异步更新 (LDAC 引脚)
• 上电复位
• 串行数据输出用于菊花链配置
• 数据回读设置

AD5570ARSZ，封装：16-Lead SSOP，包装形式及数量：管装，77，工作温度：-40 to 85C，AD官网报价：24.88（100-499个）；20.88（1000+个）

AD5570ARSZ-REEL，封装：16-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：20.88（1000+个）

AD5570ARSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：24.88（100-499个）；20.88（1000+个）

AD5570BRSZ，封装：16-Lead SSOP，包装形式及数量：管装，77，工作温度：-40 to 85C，AD官网报价：37.11（100-499个）；31.19（1000+个）

AD5570BRSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：37.11（100-499个）；31.19（1000+个）

AD5570WRSZ，封装：16-Lead SSOP，包装形式及数量：管装，77，工作温度：-40 to 125C，AD官网报价：28.64（100-499个）；24.05（1000+个）

AD5570WRSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：28.64（100-499个）；24.05（1000+个）

AD5570YRSZ，封装：16-Lead SSOP，包装形式及数量：管装，77，工作温度：-40 to 125C，AD官网报价：42.76（100-499个）；35.88（1000+个）

AD5570YRSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：42.76（100-499个）；35.88（1000+个）

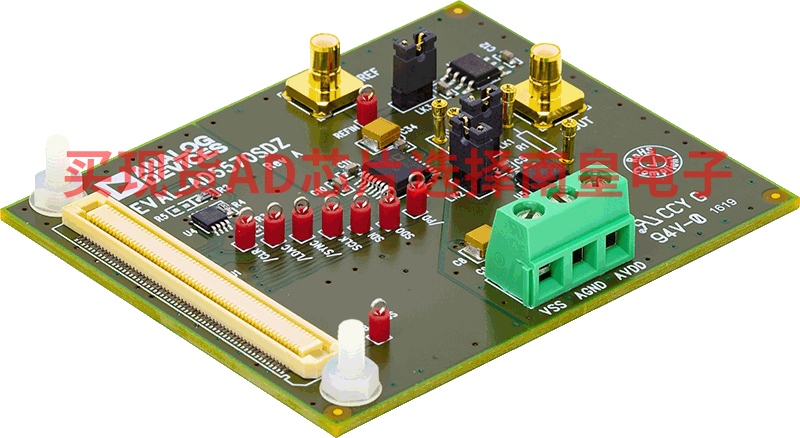

EVAL-AD5570：AD5570 Evaluation Board

The Evaluation board for the AD5570 contains an SDP-S connection and software allowing the AD5570 to be controlled from an SDP-S board.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CS1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
