AD5544/AD5554分别是四通道、16/14位、电流输出数模转换器(DAC)，工作电压范围为2.7 V至5.5 V。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

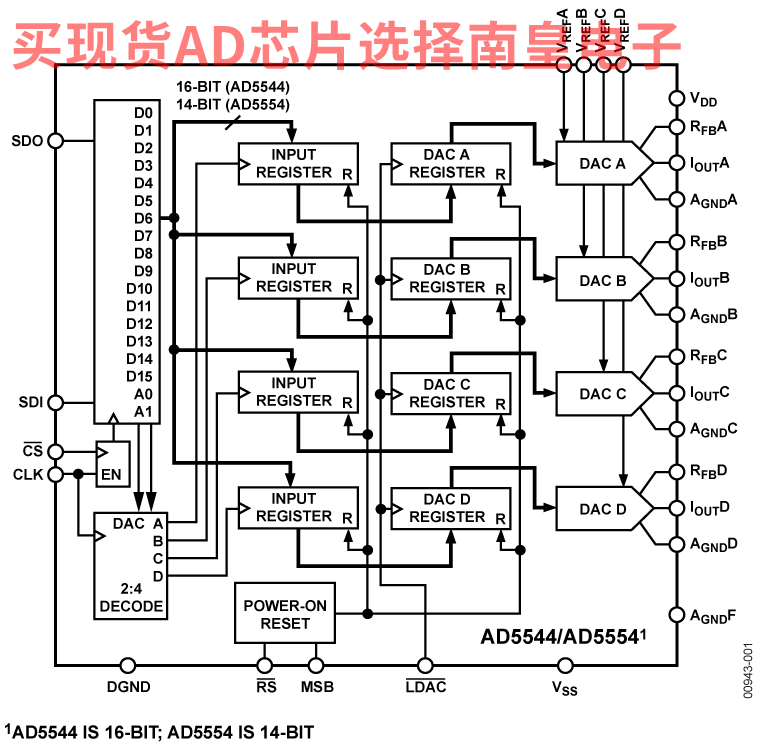

双缓冲串行数据接口利用串行数据输入(SDI)、芯片选择 (CS)和时钟(CLK)信号，提供高速、三线式、SPI和微控制器兼容型输入。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用共用的电平敏感型、加载DAC选通(LDAC)输入，可以通过先前加载的输入寄存器同时更新所有DAC。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。MSB引脚允许进行系统复位置位 (RS) ，从而在MSB = 0时将所有寄存器强制为零电平代码，或在MSB = 1时强制为半量程代码。

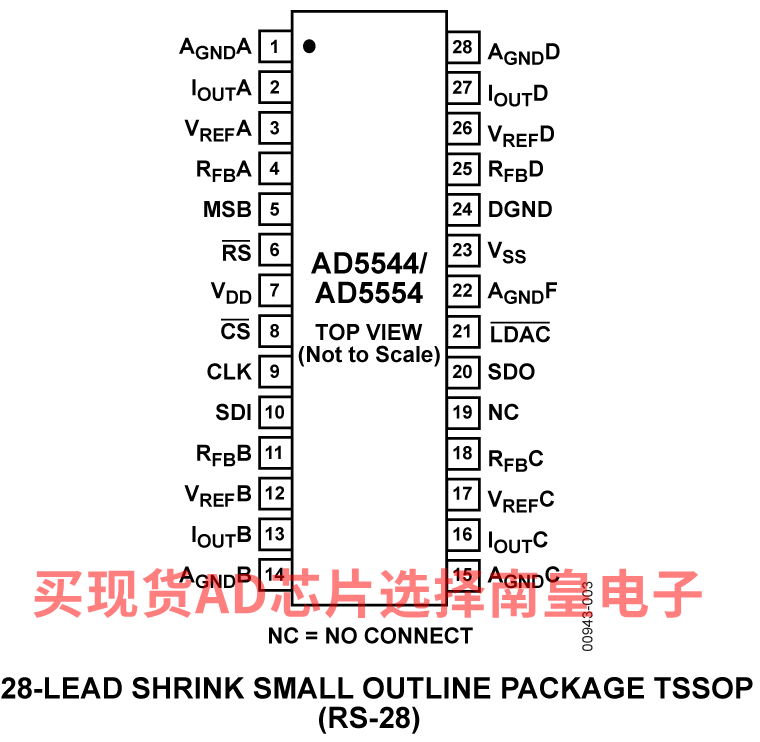

AD5544采用紧凑型28引脚SSOP和32引脚LFCSP封装。AD5554采用紧凑型28引脚SSOP封装

应用

• 自动测试设备
• 仪器仪表
• 数字控制校准

• 14位分辨率
  积分非线性(INL)：±0.5 LSB（B级）
• 满量程电流：2 mA ±20%，V
• ±0.1%建立时间：0.9 μs
• 乘法带宽：12 MHz

• 中量程突波：−1 nV/s
• 中量程或零电平复位
• 4个单独的四象限乘法基准电压输入
• 欲了解更多特性，请参考数据手册

AD5554BRSZ，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：22.75（100-499个）；18.43（1000+个）

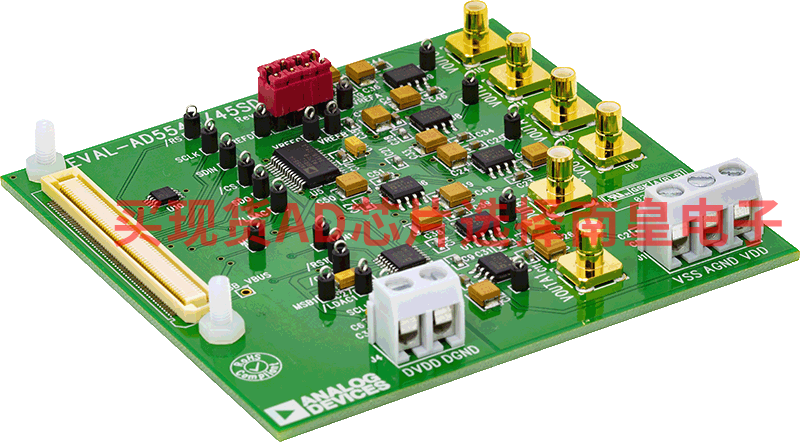

EVAL-AD5544：AD5544 评估板

AD5544四通道、16位、电流输出数模转换器(DAC)的工作电压范围为2.7 V至5.5 V。但由于EVAL-SDP-CB1Z限制，此电压限制为3.3 V。

满量程输出电流由所施加的外部基准输入电压(VREFx)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFBx)可提供温度跟踪和满量程电压输出。

双缓冲串行数据接口利用串行数据输入(SDI)、芯片选择(CS)和时钟(CLK)信号，提供高速、三线式、SPI和微控制器兼容型输入。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用共用的电平敏感型、加载DAC选通(LDAC)输入，可以通过先前加载的输入寄存器同时更新DAC输出。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。MSB引脚允许进行系统复位置位(RS)，从而在MSB = 0时将寄存器强制为零代码或在MSB = 1时强制为半量程代码。

AD5544采用紧凑型28引脚SSOP封装。EV-AD5544板与ADI公司的EVAL-SDP-CB1Z系统演示平台(SDP)板配合使用。系统演示平台板可与评估板分开购买。使用这种基于Blackfin的演示板完成USB至SPI与AD5544的通信。此软件提供波形发生器。
