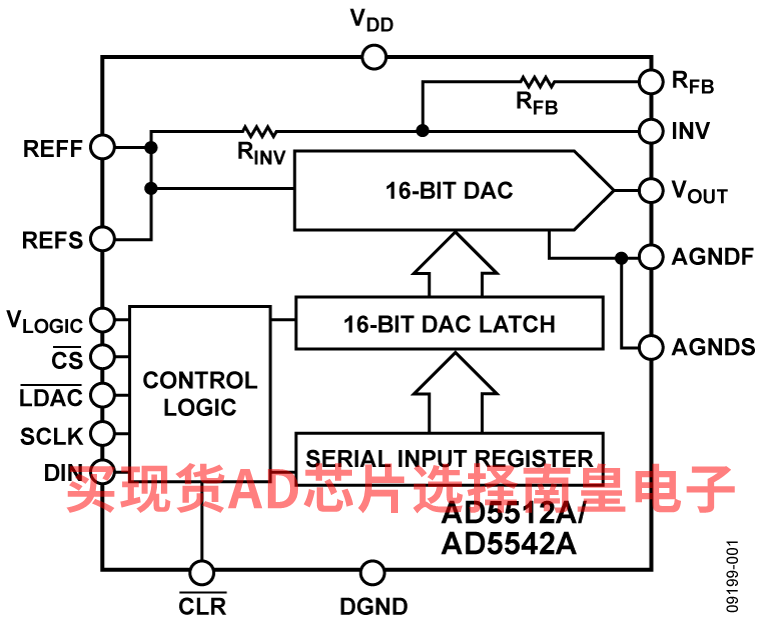

AD5512A/AD5542A是单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为?40°C至+85°C (AD5542A)或?40°C至+125°C (AD5512A)。

AD5512A/AD5542A提供无缓冲输出，建立时间为1 μs，失调误差小，非常适合高速开环控制应用。

AD5512A/AD5542A采用双极性工作模式，可产生±VREF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接，以降低布局敏感度。

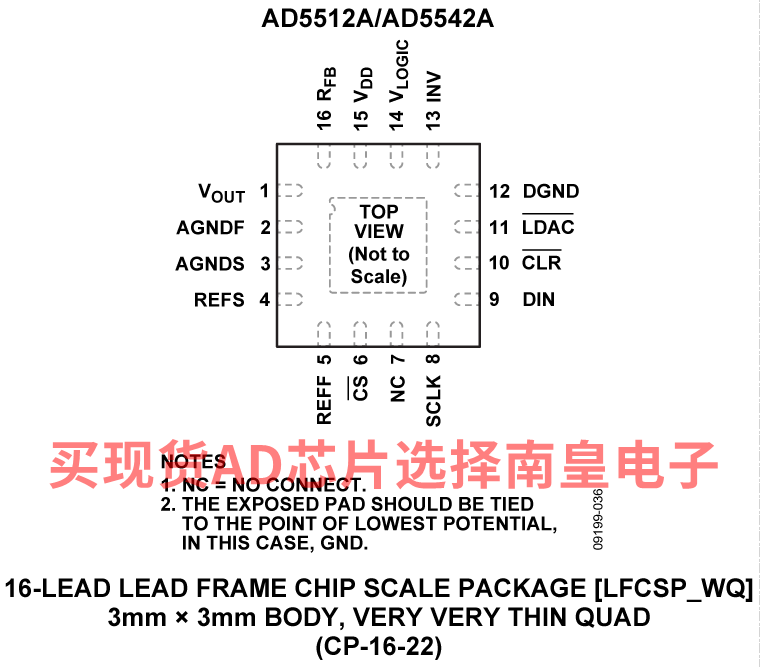

AD5512A/AD5542A提供16引脚LFCSP封装，AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口，并且与50 MHz SPI、QSPI、MICROWIRE、DSP接口标准兼容。

应用
- 自动测试设备
- 精密源测量仪器
- 数据采集系统
- 医疗与航空航天仪器
- 通信设备

产品聚焦
1. 16位性能，无需调整
2. 2.7 V至5.5 V单电源供电
3. 低噪声频谱密度：11.8 nV/√Hz
4. 低温度漂移：0.05 ppm/°C
5. 3 mm × 3 mm LFCSP和TSSOP封装

• 2/16位分辨率
• 1LSB INL
• 噪声频谱密度：11.8 nV/√Hz
• 建立时间：1 μs

• 毛刺能量：1.1 nV-s
• 温度漂移：0.05 ppm/°C
• 5 kV HBM ESD额定值
• 欲了解更多特性，请参考数据手册
• 同时提供16引脚TSSOP封装

AD5542AACPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.25（1000+个）

AD5542AARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：7.63（100-499个）；6.25（1000+个）

AD5542AARUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.63（100-499个）；6.25（1000+个）

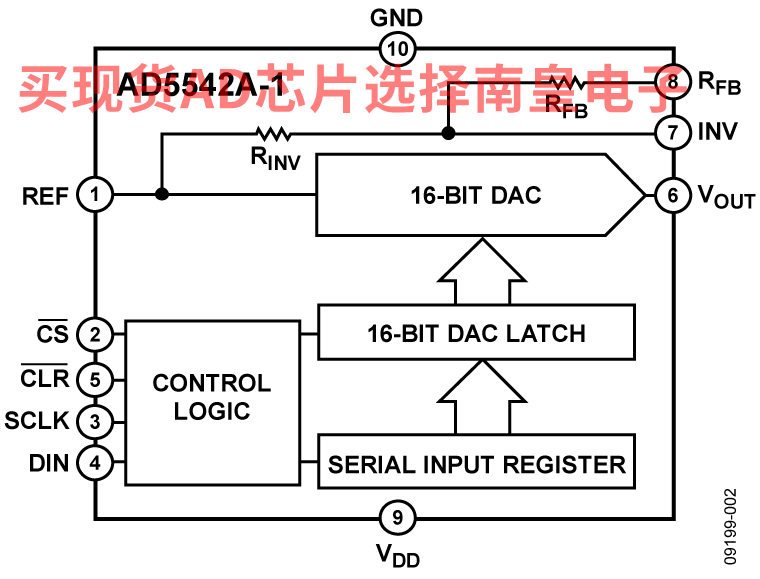

AD5542ABCPZ-1-RL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.95（1000+个）

AD5542ABCPZ-500RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：7.95（1000+个）

AD5542ABCPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.95（1000+个）

AD5542ABRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：9.70（100-499个）；7.95（1000+个）

AD5542ABRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.70（100-499个）；7.95（1000+个）

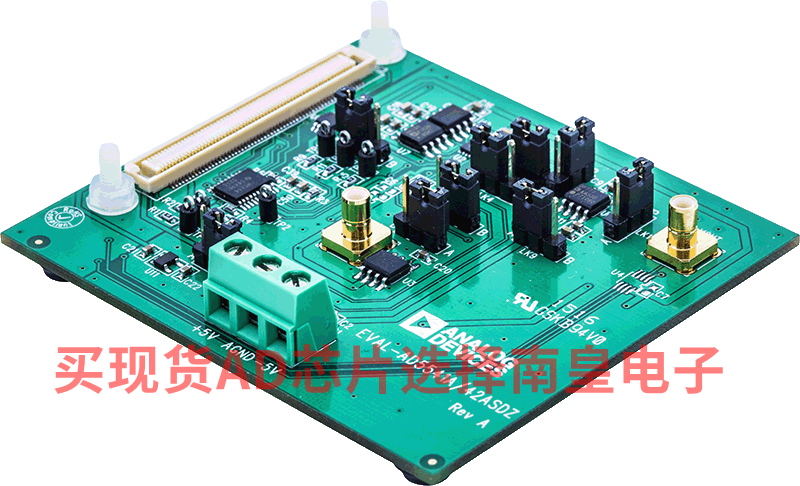

EVAL-AD5542A：AD5542A 评估板

EVAL-AD5541ASDZ评估板和EVAL-AD5542ASDZ评估板可分别快速进行AD5541A和AD5542A电路原型制作，并缩短设计时间。AD5541A和AD5542A采用2.7 V至5.5 V单电源供电。REF192为板载基准电压源芯片。

EVAL-AD5541ASDZ评估板和EVAL-AD5542ASDZ评估板通过EVAL-SDP-CB1Z板与PC的USB端口连接。AD5541A/42A评估软件随附于评估板或从评估板网页中获取，允许用户对AD5541A或AD5542A进行编程。

ADI公司的AD5541A和AD5542A数据手册中列出了有关AD5541A和AD5542A的完整规格，使用评估板时应同时参考用户指南(UG-1046)与数据手册。
