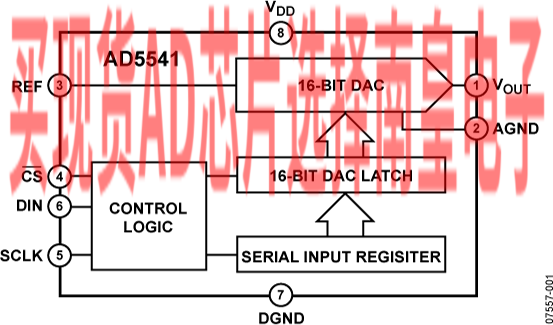

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF。

DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为?40°C至+85°C。AD5541/AD5542提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/?ìHz的低噪声性能和低毛刺，适合多种终端系统使用。

AD5542能够以双极性模式工作，可产生±VREF输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接，以减小布局敏感度。

AD5541/AD5542采用多功能三线式接口，并且与SPI、QSPI、MICROWIRE、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用

- 数字增益和失调电压调整
- 自动测试设备
- 数据采集系统
- 工业过程控制

• 完全16位性能
• 3 V和5 V单电源供电
• 低功耗：0.625 mW
• 建立时间：1 μs

• 无缓冲电压输出能够直接驱动60 kΩ负载
• SPI/QSPI/MICROWIRE兼容接口标准
• 上电复位可将DAC输出清零至0 V（单极性模式）
• 5 kV HBM ESD额定值
• 低毛刺：1.1 nV-s

AD5541ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：11.13（100-499个）；10.06（1000+个）

AD5541ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：11.13（100-499个）；10.06（1000+个）

AD5541BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：14.55（100-499个）；13.16（1000+个）

AD5541BRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：14.55（100-499个）；13.16（1000+个）

AD5541CR，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：

AD5541CRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：23.28（100-499个）；21.05（1000+个）

AD5541CRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：23.28（100-499个）；21.05（1000+个）

AD5541JRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.15（1000+个）

AD5541JRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：10.12（100-499个）；9.15（1000+个）

AD5541LRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：0 to 70C，AD官网报价：15.18（100-499个）；13.72（1000+个）

AD5541LRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：15.18（100-499个）；13.72（1000+个）

EVAL-AD5541：AD5541/AD5542 评估板

该评估板可在外部DSP或微控制器的控制下单独使用，也可通过并行接口连接PC使用。通过并行接口与PC相连时，可使用提供的软件对AD5541的寄存器进行编程。
