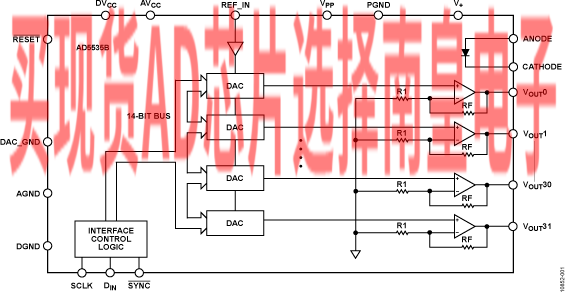

AD5535B是一款带片内高压输出放大器的32通道、14位denseDAC。该器件设计用于光学微机电系统。输出电压范围可以通过REF_IN引脚编程设置。当REF_IN = 1 V时，输出范围为0 V至50 V；当REF_IN = 4V时，输出范围为0 V至200 V。每个放大器可以提供700 μA的电流输出，特别适用于偏转和控制光学MEMS镜。

选定的数模转换器(DAC)寄存器通过三线式接口写入。该串行接口能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。

该器件在AVCC = 4.75 V至5.25 V、DVCC = 2.7 V至5.25 V、V+ = 4.75 V至5.25 V、VPP 最高为225 V的情况下工作。REF_IN在AD5535B内部进行缓冲并由一个稳定的基准电压源驱动。.

应用

• 光微机电系统(MEMS)
• 光学交叉点开关
• 采用压电执行器的微定位应用
• 汽车测试和测量中的电平设置

• 高度集成
  -- 集成高电压输出放大器的32通道、14位denseDAC
• 保证单调性
• 采用15 mm × 15 mm CSP_BGA封装
• 满量程输出电压
  -- 可通过基准输入进行编程，从50 V至200 V
• 550 µA驱动能力

• 集成硅二极管用于温度监控
• DSP/微控制器兼容串行接口
• 1.2 MHz通道更新速率
• 异步/RESET设置
• 温度范围：-10℃至+85℃

AD5535BKBCZ，封装：124-Ball CSP-BGA (15mm x 15mm x 1.4mm)，包装形式及数量：托盘，126，工作温度：-10 to 85C，AD官网报价：124.23（100-499个）；105.6（1000+个）

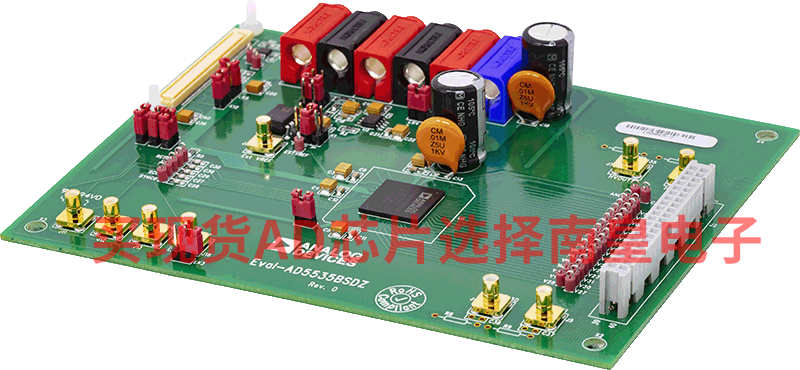

EVAL-AD5535B：AD5535B 评估板

该评估板可轻松评估AD5535B的功能和性能。 该评估板通过SDP连接PC。 还提供软件，允许用户编程AD5535B的寄存器。
