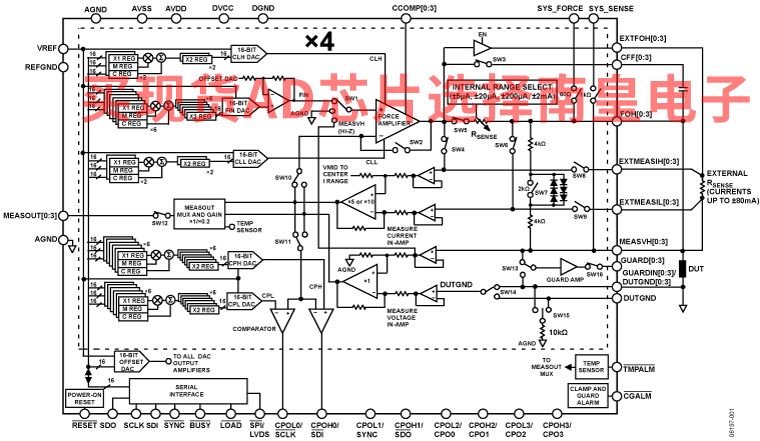

AD5522是一款高性能、高集成度参数测量单元，包括四个独立的通道。每个单引脚参数测量单元(PPMU)通道包括五个16位、电压输出DAC，可设置驱动电压输入、箝位输入和比较器输入（高和低）的可编程输入电平。提供五个±5 μA至±80 mA的可编程驱动和测量电流范围。其中四个范围使用片内检测电阻；每通道使用片外检测电阻提供一个高达±80 mA的高电流范围。超过±80 mA的电流需要一个外部放大器。低电容DUT连接（FOH和EXTFOH）确保该器件适合无继电器测试系统。

该PMU的功能通过一个与SPI、QSPI、MICROWIRE和DSP接口标准兼容的简单三线式串行接口控制。50 MHz的接口时钟可快速更新模式。在83 MHz时，它还支持低压差分信号(LVDS)接口协议。每通道提供比较器输出，以便进行器件功能测试和表征。控制寄存器允许用户轻松地更改驱动或测量条件、DAC电平和所选电流范围。SDO（串行数据输出）引脚允许用户回读诊断信息。

应用

• 自动测试设备（ATE）
  单位引脚参数测量单元（PPMU）
  连续性和泄漏测试
  器件电源（DPS）
• 仪器仪表
  SMU（信号源测量单元）
  精密测量

• 四通道参数测量单元(PMU) FV、FI、FN（高Z）、MV、MI功能
• 4个可编程电流范围（内部RSENSE）±5uA、±20uA、±200uA和±2mA
• 1个高达±80mA的可编程电流范围（外部RSENSE）
• 22.5V FV范围，提供不对称操作
• 集成式16位DAC提供可编程电平
• 片内增益和失调校正
• 适合无继电器系统的低电容输出
• 每通道片内比较器
• 欲了解更多信息，请参考数据手册

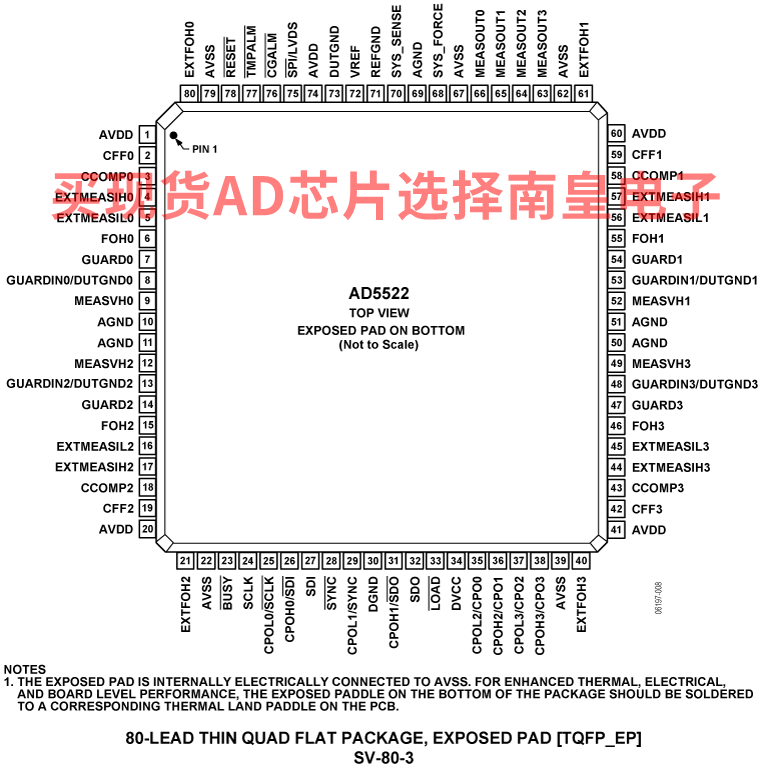

AD5522JSVDZ，封装：80-Lead TQFP (12mm x 12mm w/ EP)，包装形式及数量：托盘，119，工作温度：25 to 90C，AD官网报价：49.62（100-499个）；42.18（1000+个）

AD5522JSVUZ，封装：80-Lead TQFP (12mm x 12mm w/ EP)，包装形式及数量：托盘，119，工作温度：25 to 90C，AD官网报价：49.62（100-499个）；42.18（1000+个）

AD5522JSVUZ-RL，封装：80-Lead TQFP (12mm x 12mm w/ EP)，包装形式及数量：卷带，1000，工作温度：25 to 90C，AD官网报价：49.62（100-499个）；42.18（1000+个）

EVAL-AD5522：AD5522 评估板

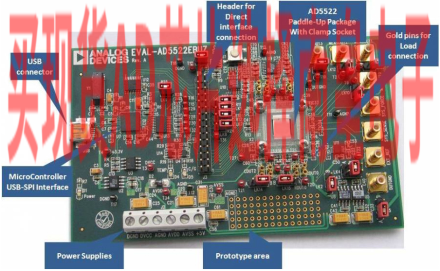

EVAL-AD5522EBDZ是用于AD5522的全功能评估板。型号中的”D”表示AD5522封装为焊盘向下版本。该评估板能够以独立模式工作，或者通过USB连接至PC接口配合使用。当采用USB连接至PC接口时，用户不仅通过板上的AD7685 ADC测量不同的电压和电流参数，还可以可以使用提供的软件控制PMU通道。该软件包括描述EVAL-AD5522EBDZ板操作和设置的技术笔记。
