AD5512A的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：AD5512A：2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC，提供16引脚3 mm × 3 mm LFCSP封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5512A的产品详情：

AD5512A/AD5542A单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为?40°C至+85°C (AD5542A)或?40°C至+125°C (AD5512A)。

AD5512A/AD5542A提供无缓冲输出，建立时间为1 μs，失调误差小，非常适合高速开环控制应用。

AD5512A/AD5542A采用双极性工作模式，可产生±VREF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接，以降低布局敏感度。

AD5512A/AD5542A提供16引脚LFCSP封装，AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口，并且与50 MHz SPI、QSPI、MICROWIRE、DSP接口标准兼容。

应用

自动测试设备
精密源测量仪器
数据采集系统
医疗与航空航天仪器
通信设备

产品聚焦

16位性能，无需调整

2.7 V至5.5 V单电源供电。

低噪声频谱密度：11.8 nV/√Hz。

低温度漂移：0.05 ppm/°C。

3 mm × 3 mm LFCSP和TSSOP封装。

AD5512A的优势和特点：

12/16位分辨率
1 LSB INL
噪声频谱密度：11.8 nV/√Hz
建立时间：1 μs

毛刺能量：1.1 nV-s
温度漂移：0.05 ppm/°C
5 kV HBM ESD额定值
欲了解更多特性，请参考数据手册

AD5512A具体的完整产品型号参数及价格（美元）：

AD5512AACPZ-500RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.43（1000+个）

AD5512AACPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.43（1000+个）

AD5512A的评估套件：

AD5512AACPZ-500RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.43（1000+个）

AD5512AACPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.43（1000+个）

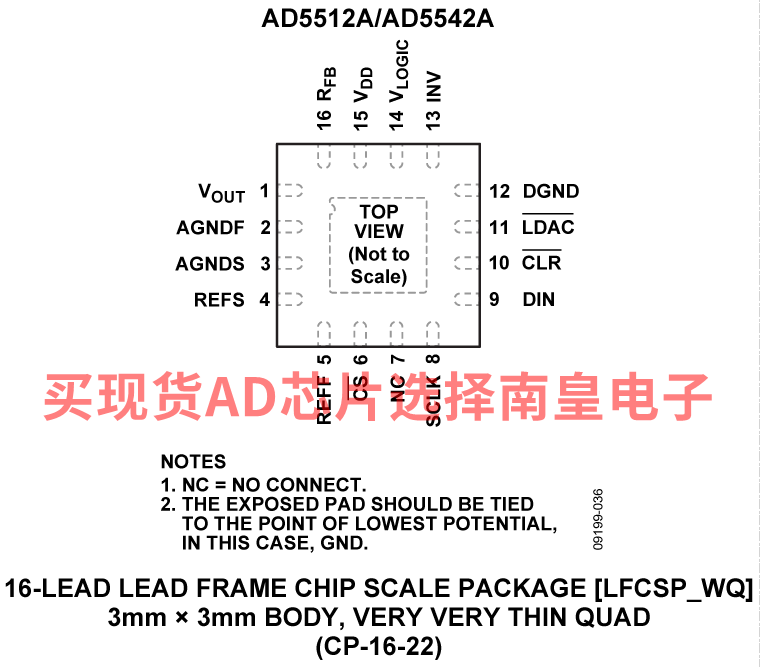

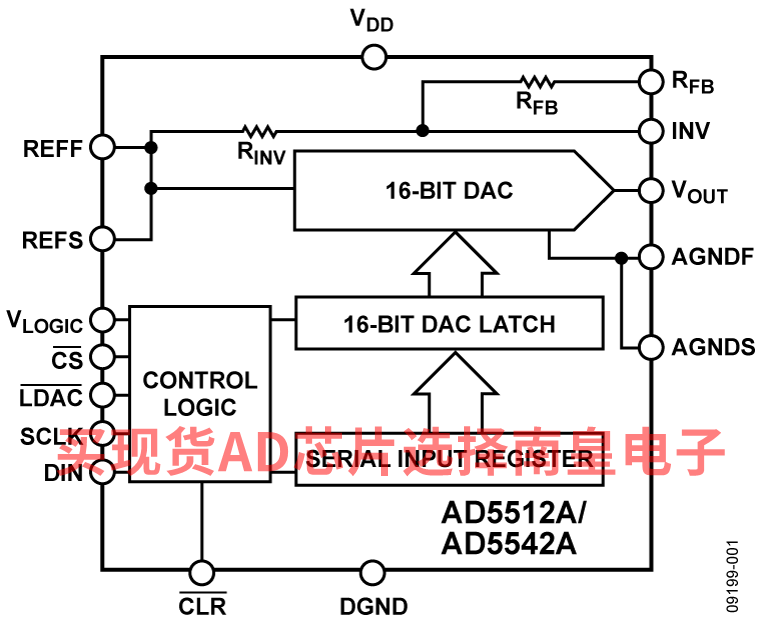

AD5512A的电路图解：

AD5512A的评估套件：
