AD5504 是一款集成片内高压输出放大器和精密基准电压源的四通道、12 位串行输入数模转换器。DAC 输出电压范围可以通过范围选择引脚(R_SEL)编程设置。如果 R_SEL 保持高电平，则 DAC 输出范围为0 V 至 30 V。如果 R_SEL 保持低电平，则 DAC 输出范围为0 V 至 60 V。片内输出放大器支持 AGND + 0.5 V 至 VDD ? 0.5 V 范围内的输出摆幅。

AD5504 具有与 SPI、QSPI、MICROWIRE 和 DSP 接口标准兼容的高速串行接口，能够处理高达 16.667 MHz 的时钟速度。

应用

• 可编程电压源
• 高压发光二极管驱动器
• 光学通信中的接收器偏置

• 四通道高压DAC
• 12位分辨率
• 引脚可选的30 V或60 V输出范围
• 集成式精密基准

• 带回读能力的低功耗串口
• 集成式温度传感器报警功能
• 上电复位
• 通过LDAC同时更新
• 宽工作温度范围：−40°C至+105°C

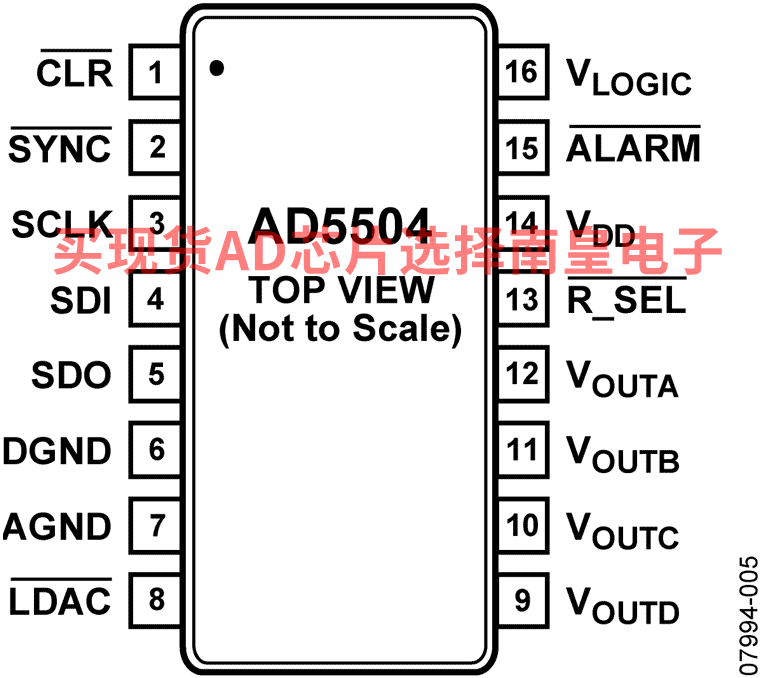

AD5504BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：13.71（100-499个）；11.24（1000+个）

AD5504BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：13.71（100-499个）；11.24（1000+个）

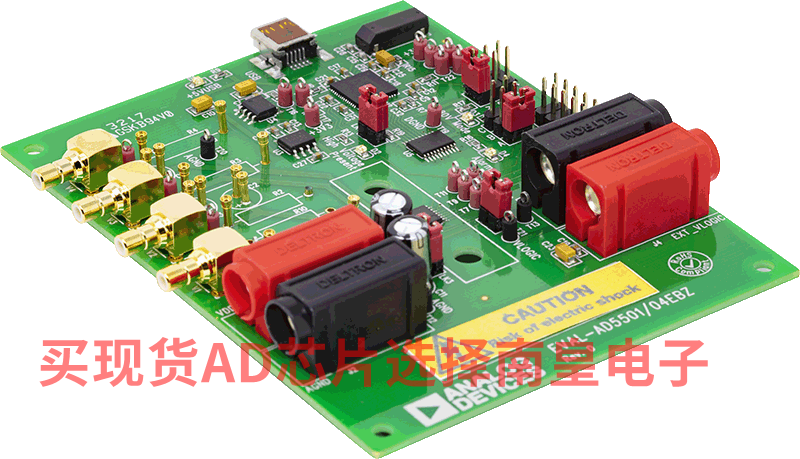

EVAL-AD5504：AD5504 评估板

本用户指南描述 AD5501/AD5504 评估板的工作原理和功能。使用本用户指南与 AD5501 或 AD5504 数据手册（按需）评估 AD5501/AD5504 评估板的功能和性能。该评估板可用作独立板，使用外部 DSP 或微控制器进行控制，或者可连接到 PC。还提供软件，可用于对 AD5501/AD5504 的寄存器编程。AD5501/AD5504 通过 USB 接口来控制。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
