AD5450的基本参数
- 制造厂商:AD
- 产品类别:精密DAC
- 技术类目:多通道电流输出DAC
- 功能描述:8位、高带宽、串行接口乘法DAC
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
AD5450的产品详情:

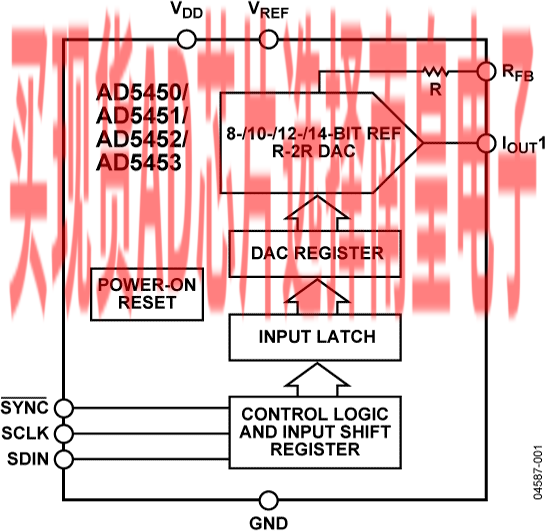

AD5450/AD5451/AD5452/AD5453 分别是CMOS 8/10/12/14位电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V电源供电,适合多种应用,包括电池供电的应用。
这些DAC采用CMOS亚微米工艺制造,能够提供出色的四象限乘法特性,乘法带宽最高可达12 MHz。
这些DAC采用双缓冲3线式串行接口,并且与SPI、QSPI、MICROWIRE及大多数DSP接口标准兼容。上电时,内部移位寄存器和锁存以0填充,DAC输出处于零电平。
满量程输出电流由所施加的外部基准输入电压(VREF)决定。尽管采用2.5 V至5.5 V单电源供电,这些器件仍能处理±10 V基准电压输入。与外部电流至电压精密放大器配合使用时,集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。
AD5450/AD5451/AD5452/AD5453 DAC均采用8引脚小型TSOT封装,AD5452/AD5453还采用MSOP封装。此外,AD5453还提供8引脚LFSCP封装。
应用
- 便携式电池供电应用
- 波形发生器
- 模拟处理
- 仪器仪表应用
- 可编程放大器和衰减器
- 数字控制校准
- 可编程滤波器和振荡器
- 复合视频
- 超声
- 增益、失调和电压调整
- 通过汽车应用认证
AD5450的优势和特点:
- 乘法带宽:12 MHz
- 积分非线性(INL):±0.25 LSB(8位)
- 8引脚TSOT和MSOP封装
- 2.5 V至5.5 V电源供电
- 引脚兼容的8/10/12/14位电流输出DAC
- ±10 V基准电压输入
- 50 MHz串行接口
- 更新速率:2.7 MSPS
- 扩展温度范围: -40℃至+125℃
- 四象限乘法
- 上电复位,具有掉电检测功能
- 功耗:<0.4 μA(典型值)
- 保证单调性
- 通过汽车应用认证
AD5450具体的完整产品型号参数及价格(美元):
AD5450YUJZ-REEL7,封装:8-Lead TSOT,包装形式及数量:卷带,3000,工作温度:-40 to 125C,AD官网报价:1.61(1000+个)
AD5450的评估套件:
EVAL-AD5453:AD5453 评估板
这款针对AD5453的评估板含有SDP连接和软件,可通过SDP板控制AD5453。
SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。
该评估板可用于评估AD5450、AD5451和AD5452。
