AD5428/AD5440/AD5447分别是双通道、CMOS、8/10/12位、电流输出数模转换器(DAC)。

这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。

利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以零填充，DAC输出处于零电平。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。

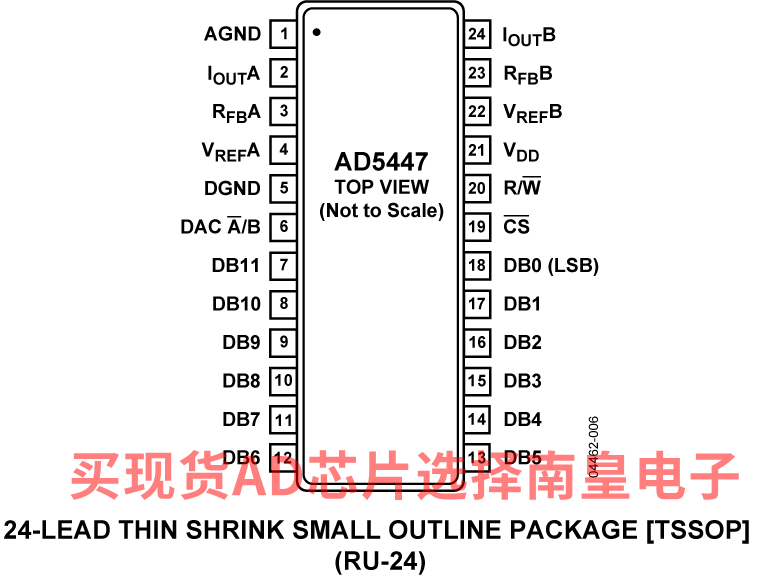

AD5428采用20引脚小型TSSOP封装，AD5440/AD5447 DAC则采用24引脚小型TSSOP封装。

应用

• 乘法带宽：10 MHz
• 积分非线性(INL)：±0.25 LSB（8位）
• 24引脚TSSOP封装
• 电源电压：2.5 V至5.5 V
• ±10 V基准电压输入
• 更新速率：21.3 MSPS

• 扩展温度范围：−40°C至+125°C
• 四象限乘法
• 上电复位
• 功耗：0.5 μA（典型值）
• 保证单调性
• 回读功能
• AD7528升级版(AD5428)，AD7547升级版(AD5447)

AD5447YRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）

AD5447YRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）

AD5447YRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）

AD5447YRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）

AD5447YRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）

AD5447YRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.2（1000+个）
