AD5424/AD5433/AD54451分别是CMOS、8/10/12位、电流输出数模转换器(DAC)。这些器件采用2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以0填充，DAC输出处于零电平。

这些器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

这些器件在乘法带宽性能上是AD7524/AD7533/AD7545的升级产品，但具有锁存接口，并且无法在透明模式下使用。

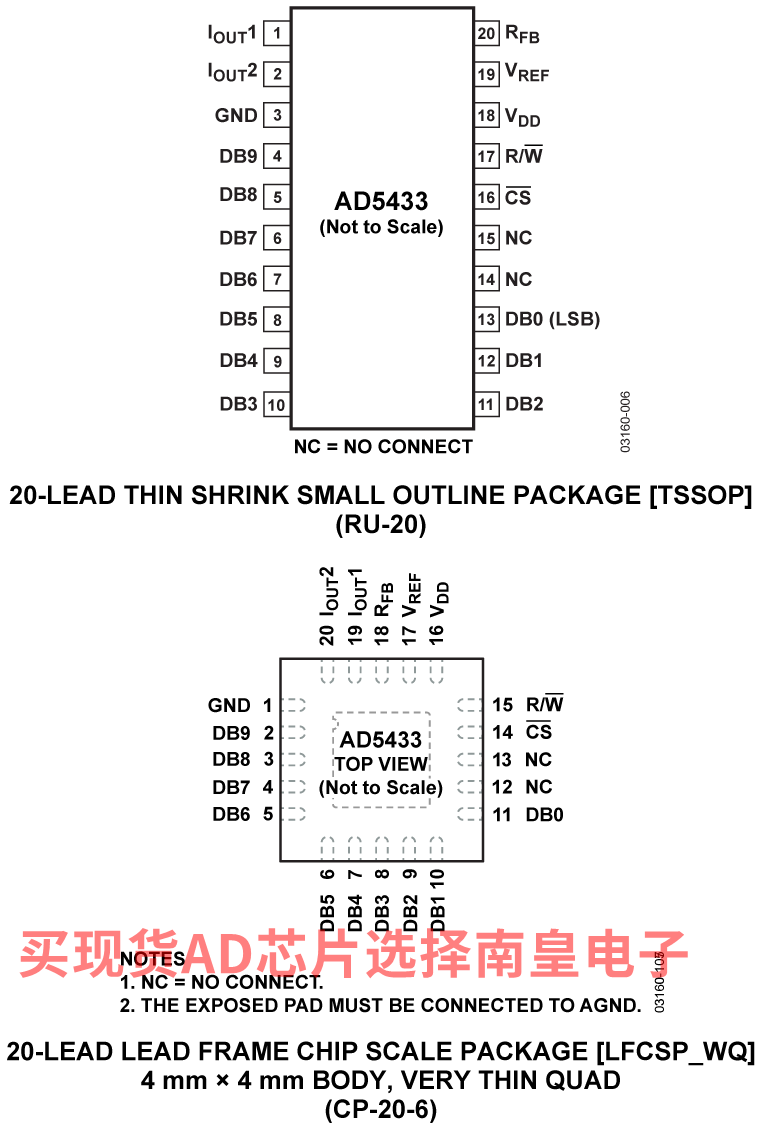

AD5433 DAC提供小型20引脚LFCSP和TSSOP两种封装。

1美国专利第5,689,257号。

应用- 便携式电池供电应用 - 波形发生器 - 模拟处理 - 仪器仪表应用- 可编程放大器和衰减器 - 数字控制校准- 可编程滤波器和振荡器 - 复合视频- 超声- 增益、失调和电压调整

• 2.5 V至5.5 V电源供电
• 快速并行接口写入周期：17 ns
• 更新速率：20.4 MSPS
• INL：±1 LSB（12位DAC）

• 乘法带宽：10 MHz
• ±10 V基准电压输入
• 扩展温度范围：–40°C至+125°C
• 欲了解更多特性，请参考数据手册

AD5433YCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.39（1000+个）

AD5433YRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.39（1000+个）

AD5433YRUZ-REEL，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.39（1000+个）

AD5433YRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.39（1000+个）

EVAL-AD5445：AD5445 评估板

AD5445评估板利用打印机端口与PC相连，并通过软件来控制器件。

该评估套件还可通用于AD5424和AD5433。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
