AD5423 是一款单通道电压和电流输出数模转换器 (DAC)，可在最小 −33 V（AVSS 上）至最大 +33 V（AVDD1 上）电源范围内工作。CHART 引脚可以使 Highway Addressable Remote Transducer (HART) 信号耦合在电流输出上。

AD5423 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI、MICROWIRE、数字信号处理器 (DSP) 和微控制器接口标准兼容。该接口还使用可选的 SPI 循环冗余校验码 (CRC) 和监控定时器 (WDT)。与类似 DAC 的早期版本（例如集成式 12 位诊断模数转换器 (ADC)）相比，AD5423 改进了诊断特性。

产品特色

应用

• 过程控制
• 执行器控制
• 通道隔离的模拟输出
• 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
• HART 网络连接

• 16 位分辨率和单调性
• 在单个端子上提供电流或电压输出
• 电流输出范围：0 mA 至 20 mA、4 mA 至 20 mA、0 mA 至 24 mA、±20 mA、±24 mA 和 −1 mA 至 +22 mA
• 电压输出范围（具有 20% 超量程）：0 V 至 5 V、0 V 至 10 V、±5 V 和 ±10 V

• 用户可编程偏移和增益
• 高级片内诊断，包括 12 位 ADC
• 片内基准电压源
• 工作温度范围为 −40°C 至 +115°C
• 32 引脚 5 mm × 5 mm LFCSP 封装

AD5423BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 115C，AD官网报价：4.99（100-499个）；4.35（1000+个）

AD5423BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 115C，AD官网报价：4.99（100-499个）；4.35（1000+个）

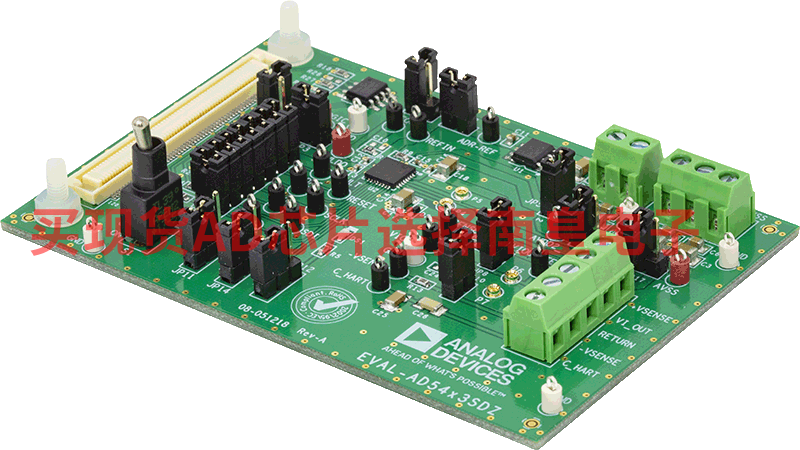

EVAL-AD5423：AD5423 评估板

该用户指南介绍了用于 AD5423 单通道 16 位电压、16 位电流输出数模转换器 (DAC) 的 EVAL-AD5423SDZ 评估板。

EVAL-AD5423SDZ（请参见图 1）需要 EVAL-SDP-CS1Z 系统演示平台 (SDP-S) 板。EVAL-AD5423SDZ 通过 SDP-S 板连接到 PC 的 USB 端口。分析控制评估 (ACE) 软件可以简化 AD5423 编程，可与 EVAL-AD5423SDZ 配合使用。

有关 AD5423 的完整详细信息，请参见 AD5423 数据手册。使用 EVAL-AD5423SDZ 时，应参阅该数据手册，同时参阅本用户指南。
