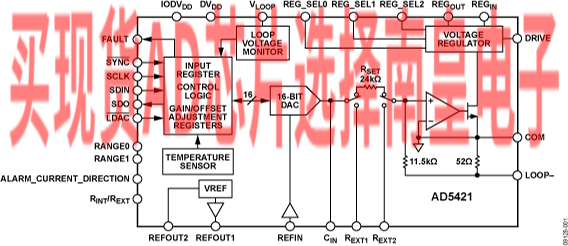

AD5421是一款完整的环路供电型4 mA-20 mA数模转换器(DAC)，专为满足工业控制领域智能发射器制造商的需求而设计。作为一种完全集成的高精度、低成本解决方案，该器件采用紧凑型TSSOP和LFCSP封装。

AD5421内置一路稳压输出，用于为自身及发射器中的其它器件供电。此调节器提供1.8 V至12 V的调节输出电压。该器件还内置1.22 V和2.5 V基准电压源，因而不需要分立调节器和基准电压源。

AD5421可以结合标准HART FSK协议通信电路使用，而且额定性能不会受到影响。高速串行接口能够以30 MHz速率工作，并且允许通过一个SPI兼容型三线式接口与常用的微处理器和微控制器简单相连。

AD5421保证16-bit单调性。典型条件下，积分非线性为0.0015%，失调误差为0.0012%，增益误差为0.0006%。

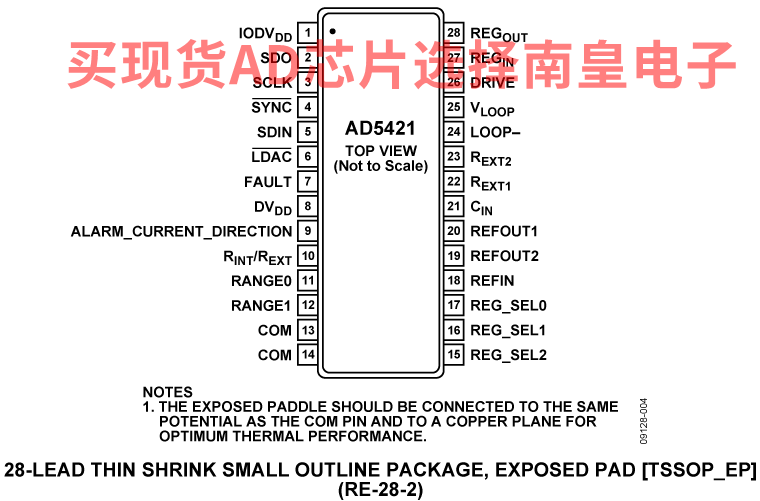

它采用28引脚TSSOP封装，额定温度范围为?40°C至+105°C工业温度范围。

应用
- 工业过程控制
- 4mA至20mA环路供电发射器
- 智能发射器
- HART网络连接

• 16位分辨率和单调性
• 引脚可选的NAMUR兼容范围
  • 4 mA至20 mA
  • 3.8 mA至21 mA
  • 3.2 mA至24 mA
• NAMUR兼容报警电流
  • 下限报警电流 = 3.2 mA
  • 上限报警电流 = 22.8 mA/24 mA
• 总非调整误差(TUE)：0.05%（最大值）
• 积分非线性(INL)误差：0.0035% FSR（最大值）
• 输出温度系数：3 ppm/°C（典型值）
• 静态电流：300 μA（最大值）

• 灵活的SPI兼容型串行数字接口采用施密特触发式输入
• 通过FAULT引脚或报警电流提供片内故障报警
• 每个写周期自动回读故障寄存器
• 压摆率控制功能
• 增益和失调调整寄存器
• 片内基准电压源温度系数：4 ppm/°C（最大值）
• 可选的稳压输出
• 环路电压范围：5.5 V至52 V
• 温度范围：−40°C至+105°C
• TSSOP和LFCSP封装

AD5421ACPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.58（1000+个）

AD5421BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：7.48（1000+个）

AD5421BREZ，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：7.53（100-499个）；6.38（1000+个）

AD5421BREZ-REEL，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：7.53（100-499个）；6.38（1000+个）

AD5421BREZ-REEL7，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.53（100-499个）；6.38（1000+个）

AD5421CREZ，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：10.11（100-499个）；7.59（1000+个）

AD5421CREZ-RL，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：10.11（100-499个）；7.59（1000+个）

AD5421CREZ-RL7，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.11（100-499个）；7.59（1000+个）

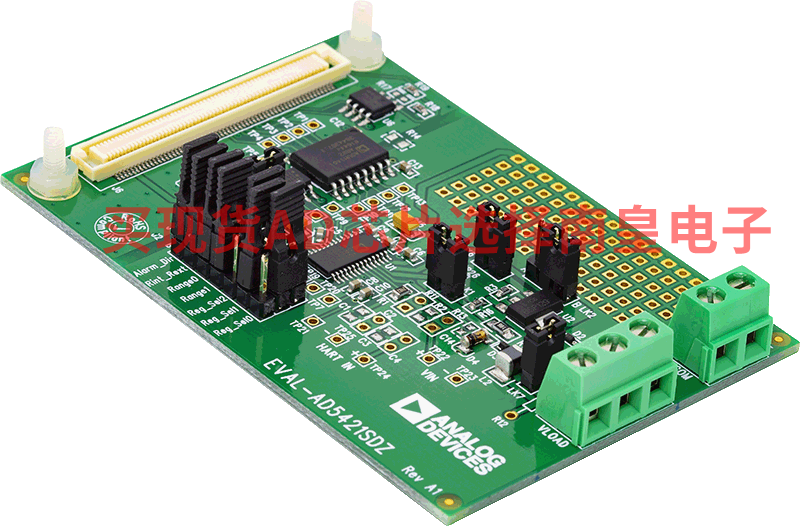

EVAL-AD5421：AD5421 评估板

这款针对AD5421的评估板含有SDP-B连接和软件，可通过SDP-B板控制AD5421。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

Eval-AD5421SDZ评估板只能与SDP-B开发板一同使用。
